行業案例——威剛模塊化UPS電源

蘇州飛瑞電源有限公司為威剛集團配備的模塊化ups電源解決方案。

一、客戶介紹

威剛集團創立于2001年5月，在成立短短數年之內即創造出令人稱羨的經營績效，成為臺灣第一大記憶體模組制造商，也是亞洲第一大內存廠。記憶體產業是一連串速度的競賽，速度泀定了贏家與輸家，而威剛是產業的專家、速度的贏家。威剛科技（蘇州）有限公司是威剛集團在大陸的唯一生產基地，位于蘇州工業園區斜塘鎮新發路28號。

主要經營產品：內存模塊及閃存記憶體、ＩＣ芯片、集成電路、內存模塊、計算機外設產品的研發、生產、組裝、測試等

二、需求分析

客戶芯片測試車間新進兩套Fab設備制造商Neosem非標定制PCIe 5.0 SSD測試設備。

三、現場負載功率分析

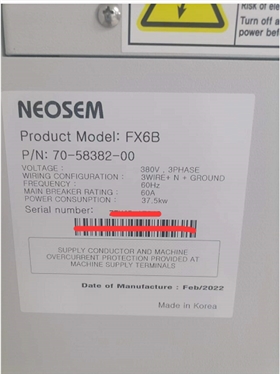

根據我司技術工程師現場確認設備銘牌（如下）和現場技術交流確認；

設備額定功率：37.5KW，額定電流60A；電壓：三相380V，頻率：60Hz；

現場技術確認：內部沒有電機馬達，只有排風的主流風機；沒有變頻器啟動；確認現場配電布線，開關大小，UPS電源擺放位置；

四、關于UPS電源選型

A負載功率：37.5KW延時30min;

B現場配電：三相電進出，進出開關大小，線纜線徑大小取決于UPS主機大小；

C現場使用環境比較好，設備沒有電流沖擊，選用高頻UPS，節能高效;

五、選型結論

1、選用一套高頻80KVA的模塊化UPS；單個模塊20KVA節能高效三進三出；

2、負載有37.5KW/41.7KVA，但是滿載運行會影響UPS的使用壽命，一般選擇75%負載功率運行，另外考慮后期擴展冗余，選用80KVA的模塊化UPS，有放大，方便負載擴大；

主機：臺達MODULON-HIFT80K/20X ;

外接30min的蓄電池，選用40節12V100AH鉛酸蓄電池；

六、方案優點

1、非滿載運行，可以有效保護UPS不間斷電源的使用壽命；

2、可拓展性方便新增其它輔助設備如計算機，存儲方便斷電之后保護設備安全和數據安全；

3、維護優勢方便設備維護，但是模塊故障不影響整體UPS的正常運行

七、公司介紹

飛瑞電源有限公司總部位于美麗的人間天堂——蘇州，專注于UPS電源電力保護、樓宇設備控制管理、能耗管理以及數據中心關鍵基礎設施一體化解決方案的應用實施。飛瑞公司多年來堅持整合電能資源，依托廠商產品的技術優勢，為不同行業的客戶持續性發展助力護航。
