之前跟大家解答了UPS電源的構成和分類，今天為大家圖解UPS不間斷電源系統的幾種運行原理。

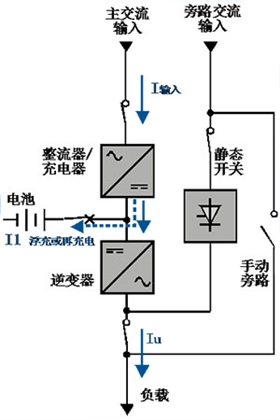

首先，UPS不間斷電源系統正常運行原理：供給負載負載的所有電力都經過整流/充電器和逆變器的雙重轉換（AC-DC-AC），雙轉換模式因此而得名。整流器/充電器對電池進行浮充電以保持電池處于滿充狀態。

UPS電源正常運行原理圖

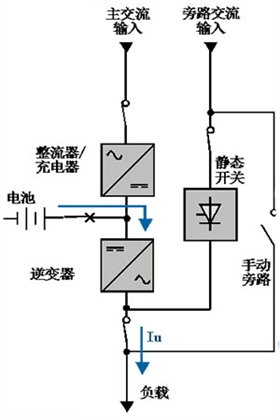

當超限或市電停電時，UPS開啟電池放電工作方式，即交流輸入電壓超出UPS允許的范圍或市電中斷時，逆變器和電池不間斷地投入，繼續為負載供電。UPS將持續運行直到電池放電時間終止，或在市電恢復正常時回到正常運行方式。

UPS電池放電運行原理圖

于是接下來就有恢復充電運行方式，即為市電恢復正常(充電)工作方式，提供給負載的電力都經過整流/充電器和逆變器的雙重轉換，同時整流器/充電器開始給電池進行恢復性充電。

UPS電源恢復充電運行原理圖

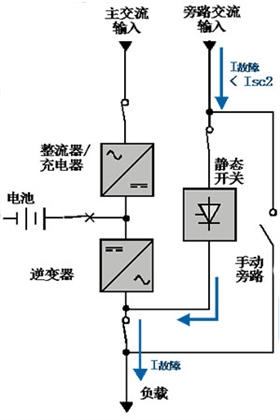

當UPS電源內部故障或是負載電流瞬變電流尖峰(沖擊電流或故障電流)或是人為停止逆變器時，逆變器停止時，負載可以無間斷地切換到旁路交流輸入(根據安裝方式的不同由市電或后備電源供電)，引起旁路運行。

UPS電源旁路運行原理圖

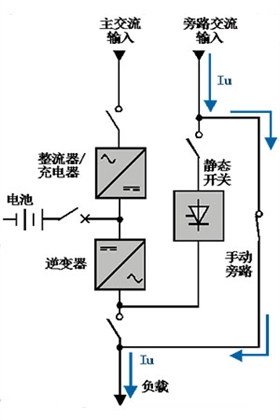

最后還有一種維修運行模式，即對UPS不間斷電源進行維修時，通過手動的方式將負載無間斷地切換到維修旁路，這樣可以將UPS的內部進行隔離，在不中斷負載的運行的情況下對UPS進行維護和維修。

UPS電源維修運行原理圖
