UPS不間斷電源的主要組成部分及作用

UPS電源是不斷電系統（Uninterruptible Power Supply）的簡稱，就是當停電時能夠緊急取代市電，供應電力給設備，就如同緊急照明設備一樣。UPS不間斷電源通常由整流充電器、逆變器、靜態開關、蓄電池組共4個主要部分組成。

1．整流充電器：把市電的交流電能變?yōu)橹绷麟娫?，為逆變器和電池提供能量，其性能的?yōu)劣直接影響UPS不間斷電源的輸入指標。

2．逆變器：把市電由變換后的直流電能或電池的直流電能轉換為穩壓穩頻的交流電能，其性能的優劣直接影響UPS不間斷電源的輸出性能指標。

3．靜態開關：保護UPS不間斷電源和負載，并實現市電旁路供電和逆變器供電的零轉換。UPS不間斷電源過載時，為了保護逆變器；當市電正常時，UPS不間斷電源通過靜態開關將輸出有逆變器轉換到市電；當逆變器出現故障時，為了保證負載不斷電，UPS不間斷電源的輸出也通過靜態開關輸出切換到市電。小型UPS不間斷電源一般采用快速繼電器作為靜態開關，大中型UPS不間斷電源則采用反向并聯的快速晶閘管作為靜態開關。

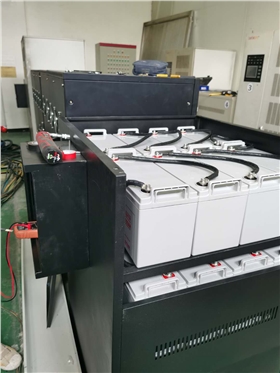

4．蓄電池組：UPS不間斷電源用來作為儲存電能的裝置，使其在市電失電時，可以將直流電逆變后，為負載提供不間斷電源。其容量大小決定了其維持放電（供電）的時間。
