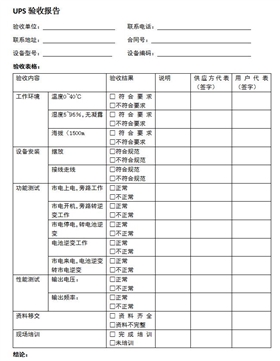

UPS電源現場驗收測試方法及驗收表

現場一般只能對ups電源產品的基本功能進行檢查，檢查的項目有：

1、自檢

標準：UPS不間斷電源一般都有故障自檢功能，可以檢查出主要故障，并報警。

測試方法：先模擬一故障（如不接電池），給UPS接入交流電，并合上市電開關，系統將進入自檢狀態，自檢完成后，會報警該故障。

2、無電池市電開機

標準：UPS應該能在無電池情況，由市電逆變工作。

測試方法：斷開電池，接入市電，合上市電開關，（這時若報電池故障可暫不理會）按“開機”鍵，稍后UPS指示燈由“市電”、“旁路”指示燈亮，轉為“市電”、“逆變”指示燈亮。這時測量的輸出電壓、頻率應該是穩定的，波形是正弦波。

3、市電逆變轉電池逆變無間斷

標準：正常情況下，UPS由市電逆變給負載供電，若這時電池正常，市電停電，應該由電池不間斷地給負載供電。

測試方法：先讓UPS工作在市電逆變狀態，斷開市電開關；UPS自動由市電逆變狀態轉到電池逆變狀態，指示燈相應的由“市電”、“逆變”指示燈亮轉為“電池”、“逆變”指示燈亮。在此轉變過程中，可以用一臺計算機做為負載，以便檢測在轉變過程中對負載的影響。

4、電池逆變轉市電逆變

標準：如果UPS工作于電池逆變方式，在市電正常后，UPS應不間斷地轉到市電逆變方式。

測試方法：先斷開市電開關，讓UPS工作在電池逆變狀態，指示燈為“電池”、“逆變”指示燈亮；再合上市電開關，UPS將自動由電池逆變轉為市電逆變，指示燈由“電池”、“逆變”指示燈亮轉為“市電”、“逆變”指示燈亮。在此過程中，可以用一臺計算機做為負載，以便檢測在轉變過程中對負載的影響。

5、市電逆變關機

標準：UPS在市電逆變工作方式應能安全關機。

測試方法：UPS工作在市電逆變狀態，按下“關機”鍵，直至聽到“嘀”的一聲，逆變指示燈滅，旁路指示燈亮，UPS工作在旁路供電模式，再斷開市電應無輸出。

6、電池逆變關機

標準：UPS在電池逆變工作方式應能安全關機。

測試方法：UPS工作在電池逆變狀態，按下“關機”鍵，直至聽到“嘀”的一聲，UPS停止工作，無輸出
