電力電源科普之ATSE自動轉換開關
電力電源科普之ATSE自動轉換開關

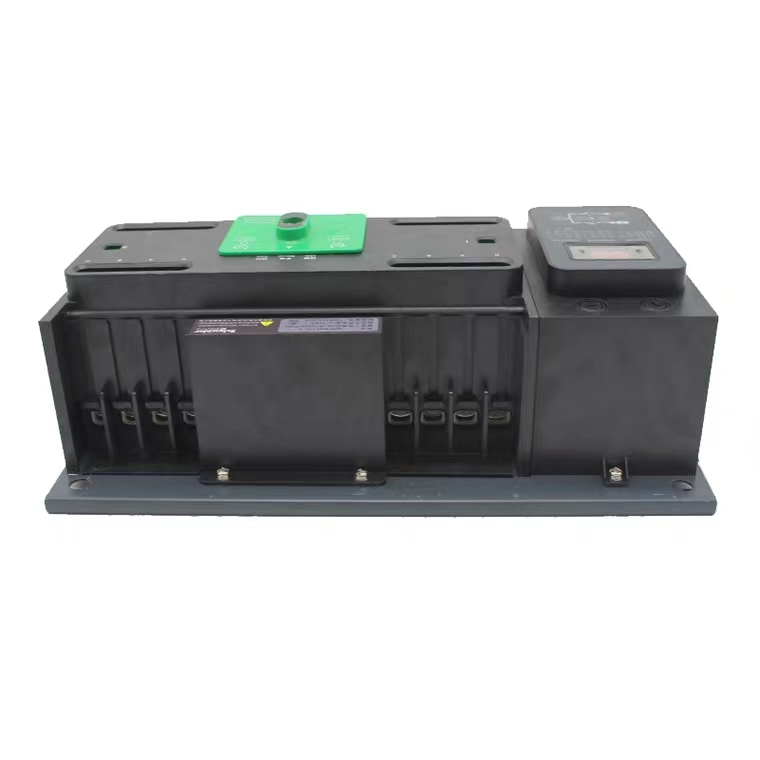

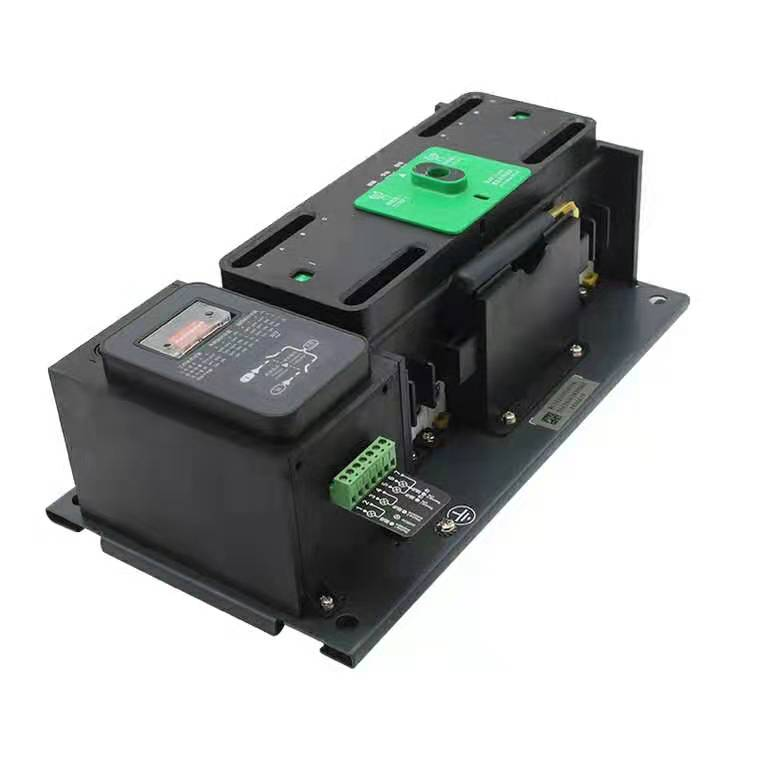

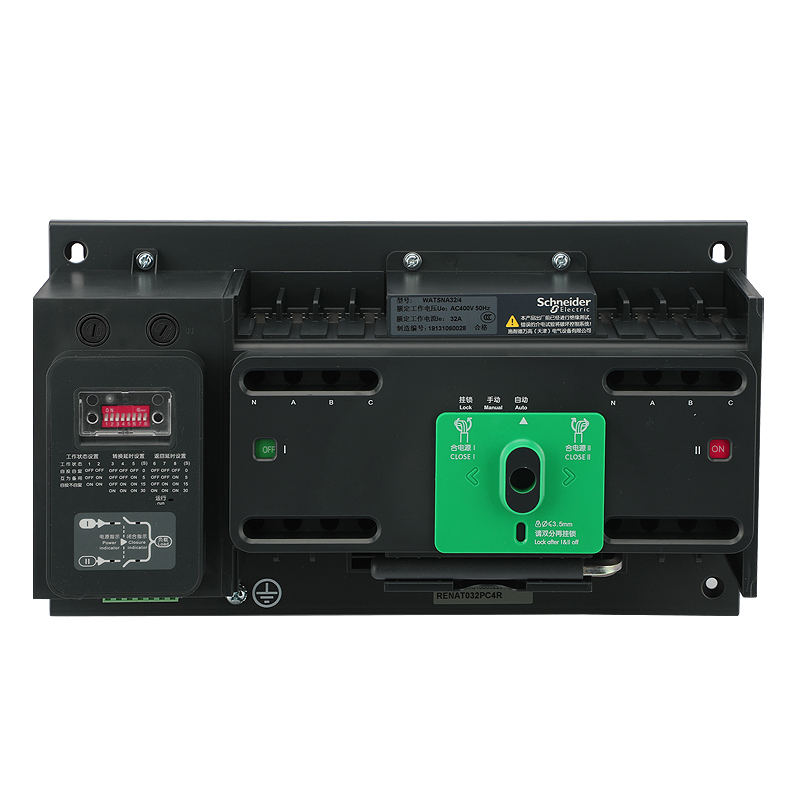

ATSE（Automatic Transfer Switching Equipment）即自動轉換開關電器：是由一個（或幾個）轉換開關電器和其它必需的電器組成，用于監測電源電路（失壓、過壓、欠壓、斷相、頻率偏差等）、并將一個或幾個負載電路從一個電源自動轉換到另一個電源的電器。主要適用于額定電壓交流不超過1000V或直流不超過1500V的緊急供電系統。
（一）分類
ATSE可分為兩個級別：PC級和CB級。
PC級ATSE：只完成雙電源自動轉換的功能，不具備短路電流分斷（僅能接通、承載）的功能。執行機構是隔離開關，雖然不具備短路電流分斷能力，但是PC級轉換開關電器應滿足承載短路耐受電流的能力。
CB級ATSE：既完成雙電源自動轉換的功能，又具有短路電流保護（能接通并分斷）的功能。執行機構是斷路器的過電流脫扣器件，具備短路電流分斷能力和過載保護功能，其短路電流分斷能力要大于線路和負荷的最大短路電流。
（二）組成
1.控制器：檢測電源狀態，輸出控制信號和其它信號，控制ATSE轉換，控制器是ATSE的大腦。
2.轉換機構：由驅動機構、傳動機構組成，實現本體的分斷和接通，轉換機構決定ATSE的機械可靠性 。
3.本體：由觸頭、觸頭機構、滅弧罩構成，本體決定了ATSE的電氣特性。
（三）性能對比

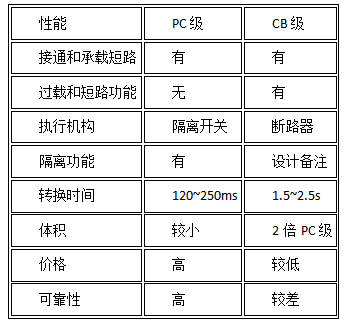

PC級和CB級雙電源切換開關的性能對比
蘇州飛瑞電源有限公司致力于為廣大客戶提供樓宇自控、UPS電源、精密空調、動力配電、動環監控、一體化機房等整體解決方案。飛瑞有15年技術經驗沉淀，可為用戶提供售前咨詢選型、售中解決方案設計安裝、售后技術支持一站式服務。
