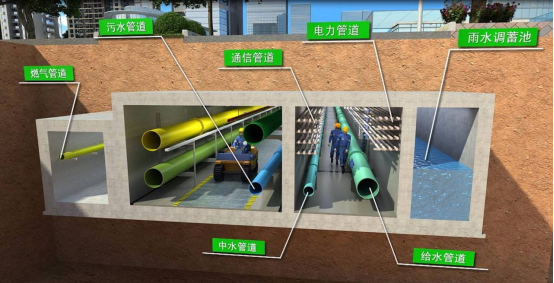

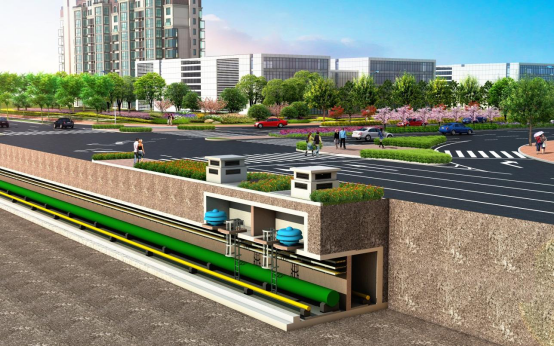

城市地下管網是城市賴以生存和發展基礎，被譽為城市的“生命線”。建設地下綜合管廊是城市基礎設施建設和空問治理的必然選擇。

在國內某城市，臺達就為其地下管廊提供了以工業自動化產品為主的綜合環境監控解決方案，幫助調度人員實時掌握管廊的整體運行狀況，提高管理水平，保障管廊運行的安全。

該城市地下管廊綜合管控分區站環境監控系統，是為了監測各艙室內的環境參數及其各艙室內的設備的運行狀態而設置的，其控制核心事區域控制單元（ACU）主要包括：環境監測、通風設備監控、排水設備監控、照明監控和供電系統。

針對控制的需求，臺達提供了以工業自動化產品為核心的解決方案，其中，高功能中型可編程控制器(PLC)AH500系列主要對多點數、大量站點、數據處理量大的ACU進行控制；泛用型可編程控制器（PLC）AS系列主要對多點數、多從站、高性?xún)r(jià)比的ACU進行控制。

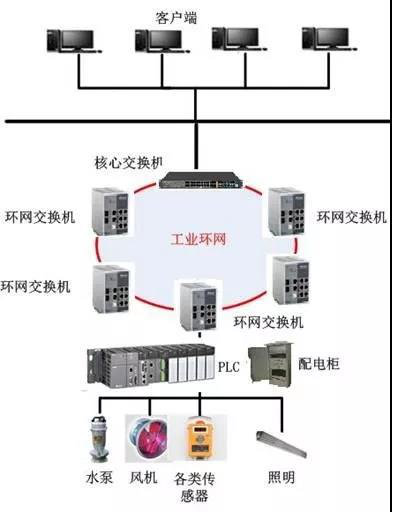

臺達解決方案中，接入的工業以太網交換機DVS-328R02-8SFP適用于接入核心主網絡數據交換，組成光纖以太環網，作為各ACU所屬交換機與控制中心的數據交換設備；網管型以太網交換機DVS-108W02-2SFP適用于分區ACU接入以太環網的網絡數據交換，作為ACU與控制中心環網的數據交換。

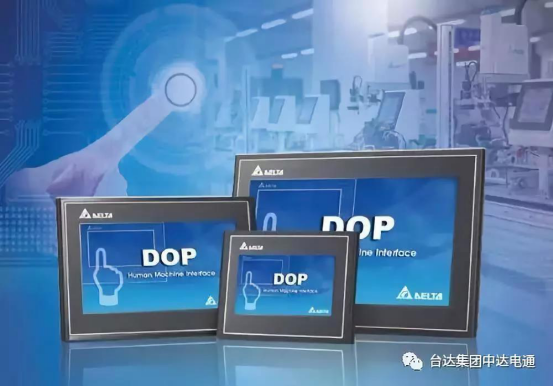

此外，方案中還選用了臺達人機界面DOP系列用戶ACU控制柜的本地人機交互。臺達人機界面DOP系列內建以太網接口，接入管廊監控系統會更加靈活，數據獲取更為直接，應用十分方便。

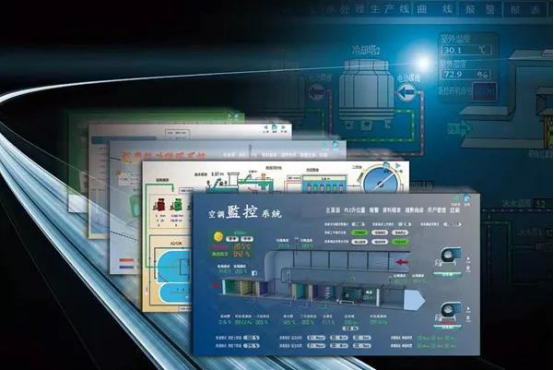

管廊管理平臺軟件選用的是臺達SCADA工業組態軟件，以設備執行層的傳感器、攝像頭、風機、閥門、變電箱等設備的實時信息數據為基礎，通過千兆工業以太環網建設高速傳輸通道，構建包括實時數據庫、關系數據庫和空間數據庫的綜合數據中心，并進行數據過濾、分級、融合，為環境與設備監控系統、安全防范系統、通信系統、預警與報警系統等提供數據，進行基礎數據、圖檔信息、維修改造的管理工作，并通過動畫、圖標等方式進行監測監控成果展示。

同時，還可利用臺達SCADA工業組態軟件進行用戶登錄權限管理設定、報警信息管理、現場ACU集中控制、集中報表、系統資源配置的相關工作，根據綜合管廊的信息管理特點，選擇合適的SCADA系統資源規模。

此外，在工業直流電源的選擇上，地下綜合管廊監控中心和防火區所需的直流電源有多個功率段，各電壓等級直流電源的可靠性和兼容性極其重要。臺達目前可提供多個系列產品，可實現全電壓輸入范圍且不產生額降狀況。

通過這些產品的應用，地下綜合管廊內的機電設備（風機、水泵、照明等）可實現三種控制模式：現場手動模式、遠程手動模式和自動模式，以滿足多種控制場景的實用需求。

從上位管理控制系統，到分區ACU，臺達工業自動化方案在地下綜合管廊中已得到廣泛的應用。產品從SCADA監控室控制系統到分區控制PLC，從主干以太環網數據交換機到分區人機接口DOP系列HMI，各產品都有相應功能服務于地下管廊綜合監控系統。

通過這種方式對地下管廊進行實時監控、管理、檢修、日常維護等，不僅提高了城市管理效率，減少了資源浪費，也推動城市朝向現代化、智能化方向發展。
