買了UPS電源卻不知道如何接線？四張圖片教會你
買了UPS電源卻不知道如何接線？四張圖片教會你
UPS不間斷電源接線首先要做好準備工作，對UPS電源設備及配件進行檢查，確保沒有問題才能進行安裝。
下面以使用超特UPS電源為例，為大家解釋下UPS電源接線：
一、連接外接電池箱
①、系統需要接入兩組電池組。確認電池組數量符合UPS電源的規格要求（每組32節12V電池串聯），連接好電池組，用電壓表測量，串聯之后的電池組應在384Vdc左右。
②、確定電池箱開關在“OFF”位置。
③、卸下端子臺蓋板，用電壓表確認UPS輸入/輸出端子臺上的電池接線端無直流電壓。

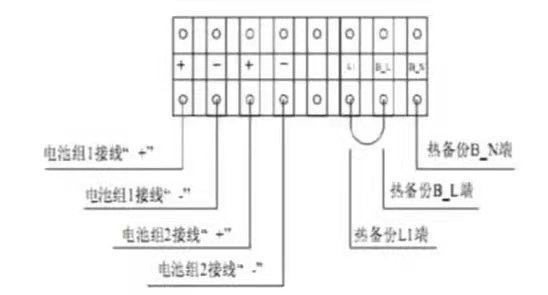

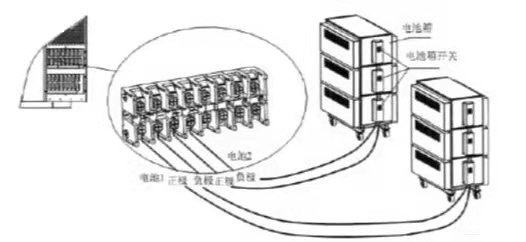

④、按下圖所示方法，分別將電池組的正板（紅色），負極（黑色）接到UPS電源輸入/輸出端子臺的電池接線“+”端和“—”端，并擰緊固定螺絲，注意切勿將電池的正、負極接反。
二、UPS電源輸入輸出連接
①、接線前，請確認所有輸入、輸出空開均置于“OFF”狀態。

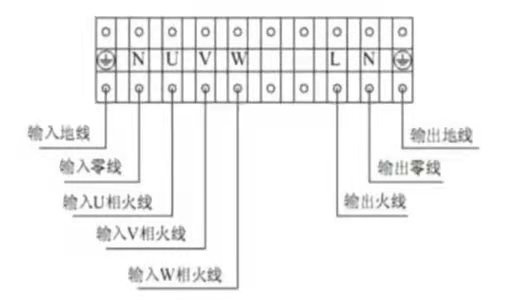

②、如下圖所示，將輸入線（三相火線、零線、地線）分別連接到相應的輸入端子上，并擰緊固定螺絲。
三、接線完畢裝上UPS電源端子臺蓋板
①、接線前，請確認所有輸入、輸出空開均置于“OFF”狀態。
②、將輸入線（三相火線、零線、地線）分別連接到相應的輸入端子上，并擰緊固定螺絲。
②、清點工具，以免遺留在UPS電源機柜內。
③、蓋好UPS電源的安全擋板、頂蓋和側門板。
④、清理并打掃UPS電源機柜周圍的場地。
上面就是UPS電源如何接線的全部內容，希望對您有所幫助，當然您如果還有疑問，可以咨詢我們或?qū)ふ覍I(yè)人士解答。
