淺析制造業UPS電源供電方案

一、供電需求分析：

制造行業應用領域，UPS電源主要供給三類設備供電：測量類設備（各種儀器儀表等），執行類設備（各類馬達等），控制類設備（PLC，電腦等）。

其中測量類設備一般對供電質量要求比較高，對供電電壓質量很敏感，如果供電電壓諧波含量過大，可能會使測量數據受到干擾，引起系統后續執行錯誤的操作；如果供電頻率漂移，也有可能使系統測量數據發生偏離。如果供電電壓有瞬時的高壓脈沖也有可能使測量設備發生高壓擊穿而損壞。所以測量設備的供電必須是高質量的，無污染的電源。

執行類設備一般屬于電動機類的負載，和一般IT設備的特性不同，這些電動機類負載在啟動的時候會有沖擊電流產生，如果UPS不間斷電源的容量和抗沖擊特性不強，可能會導致執行設備的上電而使UPS不間斷電源發生沖擊轉旁路。所以在UPS電源選擇上要選擇抗沖擊能力強，輸出帶隔離變壓器的。并且在容量上要適當進行放寬。

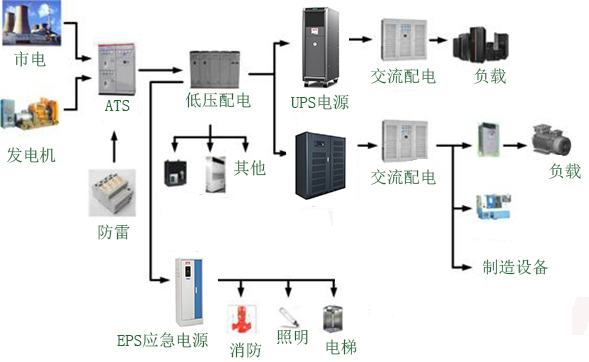

二、ups電源基本配置方案：

1、制造行業對供電質量和供電質量可靠性有很高的要求，一旦發生供電質量惡化，或者供電中斷，都會帶來大量的次品和不可估量的損失。所以在供電方案的設計上要盡量選擇可靠性較高的供電方案。

2、制造行業的負載類型和IT負載特性不一樣，有時候可能含有沖擊性負載或者電動機類負載，所以在UPS選擇上，選擇帶輸出隔離變壓器的UPS電源。

3、制造行業的環境特殊性往往決定了其核心設備不可避免的承受電磁干擾、灰塵、酸霧、高低溫、干燥或過濕等外界條件，核心供電單元以及周圍輔助設備必須能良好的適應惡劣環境。

三、ups電源方案優點：

1） 高可靠性：

在目前技術條件下，采用N+1方式消除系統單點故障點，增加系統可靠性是有效方式之一，下表可以看出，采用2＋1方式之后，系統的可靠性比單機大大提升。

系統采用2＋1的冗余供電方式，正常工作的時候系統三臺機器均分負載，每臺機器大約承擔2/3的負載量。當一臺機器發生故障的時候，退出并機系統，系統負載由剩余兩臺機器承擔。此時系統的供電并不受影響，只是剩余UPS電源的負載量有所增加。

2） 高維護性：

采用2＋1系統，在系統單機需要維護的時候，可以將其中一臺退出并機系統，其余兩臺給負載提供連續供電不受影響。如果采用2并機方案的時候，如果系統需要維護，必須把整個系統切到手動旁路，此時負載是由市電供電，所以供電質量和供電連續性沒有任何保證。而采用2＋1之后，可以避免此風險。

3） 環境適應性：

工業領域灰塵、酸霧、高低溫、干燥或過濕等惡劣環境問題，對系統中的電源供應設備提出了更高的環境適應要求。我司集多年UPS電源設計經驗，結合最先進的控制技術和電子電力轉換技術開發，專用于電力、石油、化工、鋼鐵、冶金等工業領域的三進單出型工頻工業型UPS產品，優秀的應對工業領域灰塵、酸霧、高低溫、干燥或過濕等惡劣環境問題。
