什么是蓄電池狀態監測系統？

蓄電池是UPS不間斷電源重要組成部分，如果不能妥善地管理或使用蓄電池組，出現例如過充電、過放電及電池老化等現象都會導致電池?fù)p壞或電池容量急劇下降。因此電池組的監控，能及時地了解電池組的狀態，確定電池組能正常運轉具有十分重要的意義。

電池組監控管理主機通過RS422/RS485轉換器與UPS監控主機連接起來，經過相應的設置，即可查看電池?cái)?shù)據，包括電池組的總電壓、總電流、電池容量、電池溫度、電池后備時間、電池容量衰減比例、電池狀態等信息。檢測到電池組出現異常時，系統自動及時通過手機短信和郵件等方式告知機房管理員。

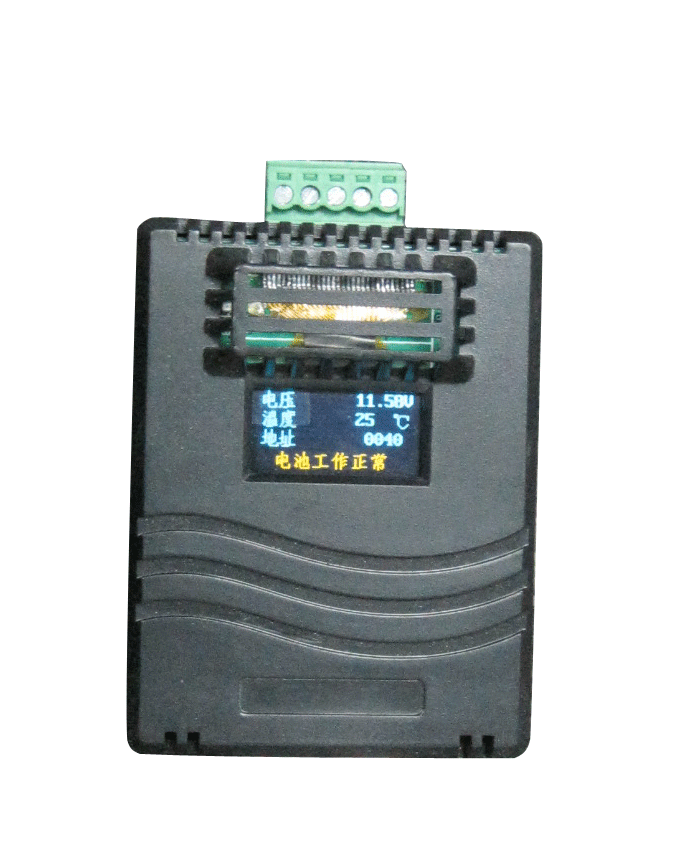

電池管理監測儀配合電池監測模塊實現最多254節電池監控、管理與故障分析。

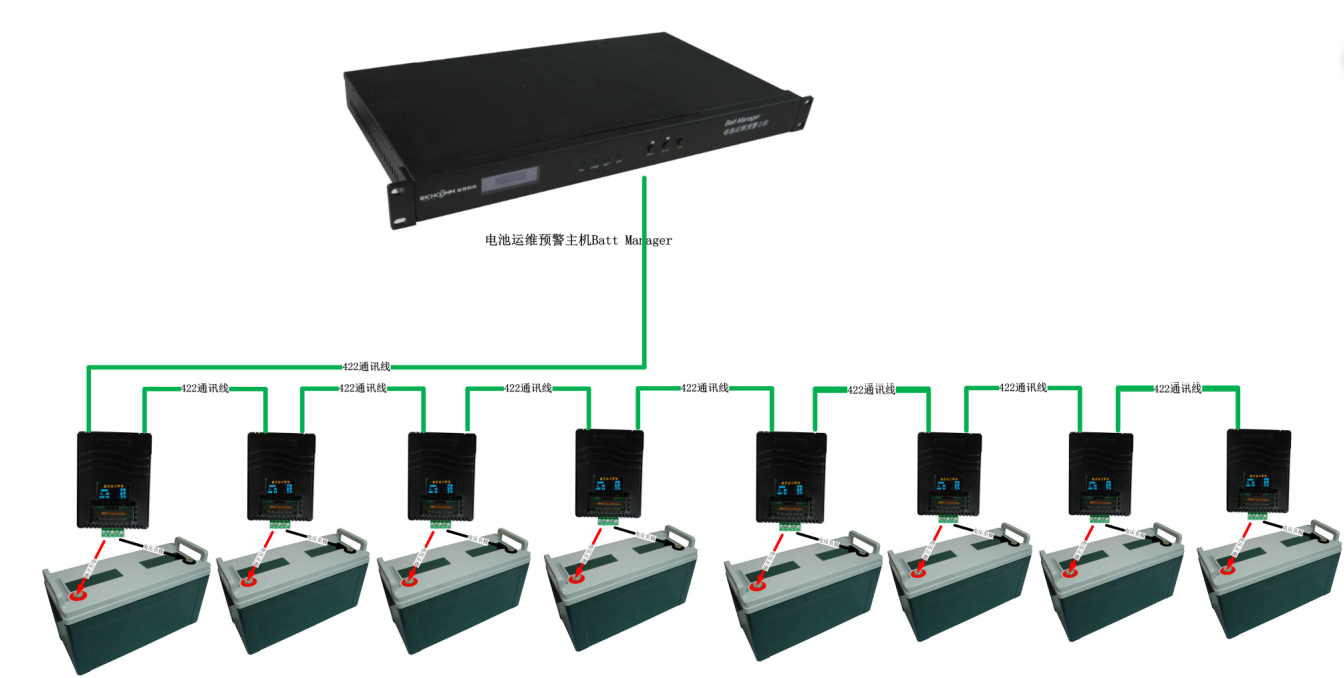

連線圖如下：

鉛酸蓄電池的端電壓等運行參數不能反映電池的容量特性。容量嚴重下降的電池，在整組浮充電的電池中，其浮充電壓的區別不足以用來判斷電池是否因容量降低而失效，一旦電池組進行放電，這些電池因?yàn)槌潆娏可?，端電壓?huì)很快跌落，并妨礙電池組的放電性能。這時可以從電池的端電壓上很容易地發現它們，但在實際應用中已為時太晚，電池組在系統需要備份電源時已經起不到備份作用了。

蓄電池的內部狀況與容量特性能夠通過其內阻變化反映出來，以下是影響內阻變化的各主要因素：

1、腐蝕：隨著柵板和匯流排的腐蝕，導致金屬導電回路變化，使電池內阻增大。

2、柵板鈍化：長期使用導致活性物質腐蝕，柵板孔隙率增大，電解液供應量下降，柵板活性物質減少，使電池內阻增大。

3、硫化：部分活性物質硫化，導致活性物質減少，涂膏的電阻亦增加。硫化消耗掉部分硫酸，使電解液的電阻率變大。這些都導致電池的內阻增大。

4、失水：由于閥控密封鉛酸蓄電池?zé)o法加水，失水后電解液供應不足，使電池內阻增大。

5、制造缺陷：如鑄鉛和涂膏工藝不良，都可能導致較高的金屬電阻和容量問題。

智能電池巡檢系統特點

1、獨創的電池管理專家系統提供準確的電池運行信息

2、主機電池管理專家系統可準確預報電池當前后備時間、容量、壽命等；電池放電中當負載變化時，自動計算并調整顯示放電后備時間。

3、配備電池單體采集單元后，可監測單體電池內阻偏差和判斷故障電池。

4、智能自學習功能電池運維預警主機擁有智能自學習功能，它能夠?qū)W習并記錄電池的每一次放電狀況，為下一次放電提供更準確的參數預報。

5、適用于各種品牌、不同老化程度的鉛酸電池、不同電氣參數的UPS、通信電源、直流操作電源。

6、模塊化設計，主機可單獨作為電池管理平臺運行單獨使用電池運維預警主機就可實現智能電池管理、監測電源等不同監控對象等功能；可以發現電池組是否處于長期過充、欠充或小電流過放電等不正常使用情況，提醒客戶修改相關電源系統參數，以延長電池組的使用壽命。

7、模塊化設計，電池運維預警主機加電池智能終端檢測模塊即可實現故障監測儀功能主機通過專用接口連接每個電池智能終端檢測模塊可監控到每節電池的狀態、分析每節電池的運行參數，當電池組出現故障或非正常壽命減少時，用戶可根據提示信息更換其中某一節或幾節電池，不會因個別故障電池拖垮整組電池。

8、采用串聯總線方式可直接監測上百節電池電池智能終端檢測模塊與電池運維預警主機之間采用工業串行總線級聯，無一般電池運維預警主機和電池間連線不得超過2-4米線長的限制。

9、電池智能終端檢測模塊總線采用四根線與各個單元模塊串聯。采用單總線方式，降低施工難度，降低故障率模塊間通訊采用級聯方式，整個總線只有4根導線，相對市場上一般監測儀幾十、上百根導線而言，安裝非常簡單。 由于使用線材少，出現故障的幾率低，而且出現故障后易定位、易檢修。

10、純被動監測方式，對環境無干擾電池運維預警主機對電池、UPS設備等無任何控制操作，不會對監測對象帶來任何影響。

11、低工程成本主機采用高速、低成本的微控制器作為儀器的主處理器，總線級聯的通訊方式節省了大量的線材和施工費用，多種監測接口實現了監控設備的集成化,以上措施使得工程的整體費用大大降低。

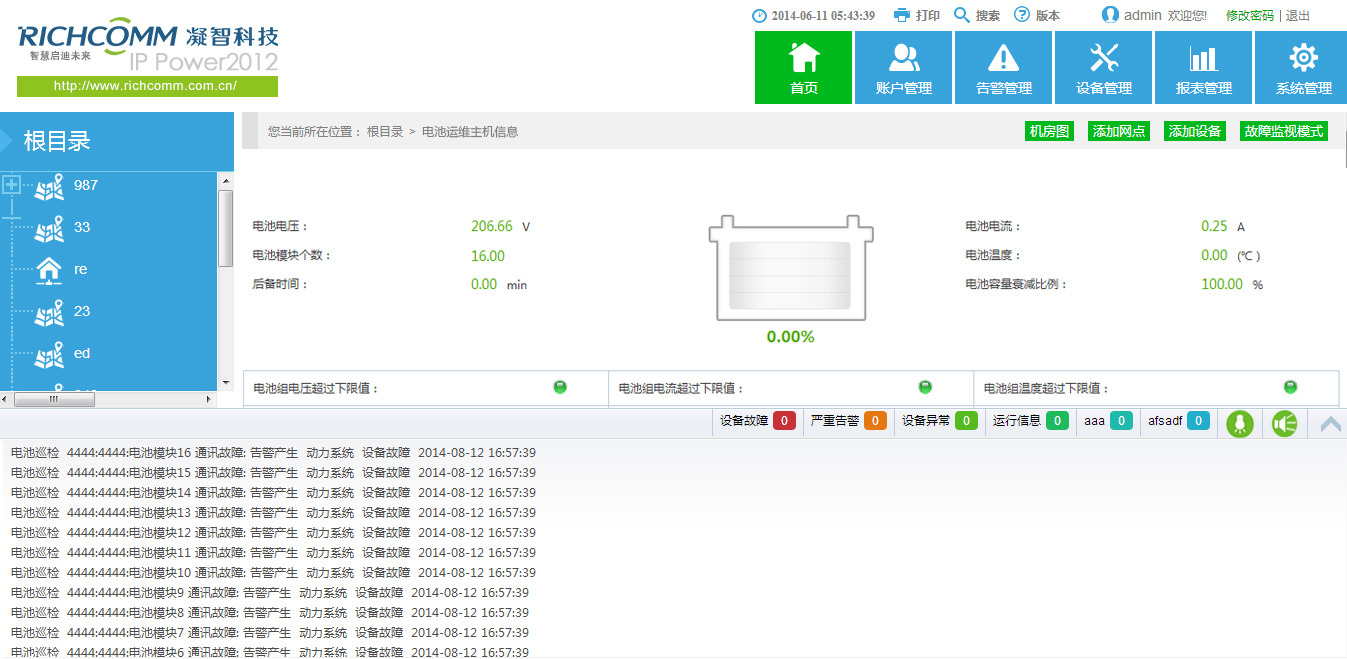

監控界面如下：
