UPS電源C10KS安裝使用說明

今天小編以C10KS為例，從清單、電池柜搭建、電池組串聯接、電池組聯機ups主機等8個步驟來為大家細細的講解下ups電源的安裝使用說明：

1、清單

UPS不間斷電源主機C10KS一臺，12V100AH電池16節，電池箱A16, B16 各一箱。

2、電池柜的搭建

①拆開電池箱的包裝，②取出電池柜底座，將底座放置在合適安裝的位置，③取出電池柜左右2快大型側板安裝于底座上。④將第一層4節電池串聯接（電池紅色正極“+”黑色負極“-”）參考下述第三步、⑤同樣方法第二層、第三層、第四層（每次聯接好一層的電池后再放置電池柜的前后散熱封板），⑥將電池柜電池與主機相連參考下述第四步、⑦將電池柜底蓋蓋板安裝。

3、電池組的串聯接

特別注意事項：

1）聯接蓄電池的過程中不可以短路，蓄電池短路危險！

2）由蓄電池組串聯接，正、負極接反有燒壞設備的危險！

3）16節蓄電池串聯后的直流總電壓約205V左右，務必測量準確，否則有燒毀電池風險！

4、電池組聯接UPS電源主機

UPS輸出端子排：

從電池柜將電池聯接到主機是應將紅色正極線接入上圖所示端子排電池輸入“+”，將黑色負極線接入上圖所示電池輸入“—”。（電池柜上空氣開關確保關閉后進行）

5、市電聯接主機

UPS輸出端子排：

將市電火線接入如上圖所示端子排輸入端“L”，零線接入端子排輸入端"N",最后地線接入如圖端子排：

（電池柜上及市電輸入空氣開關確保關閉后進行）

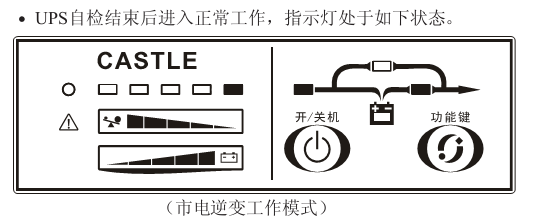

6、開啟市電長按開機鍵5秒以上啟動UPS主機進入市電供應模式

C10KS電氣要求：

輸入標稱電壓及輸入電壓范圍：220V （1Φ）

輸出電壓： 220V AC+1%（1Φ）

（黑色方格代表亮燈實際為綠色燈）

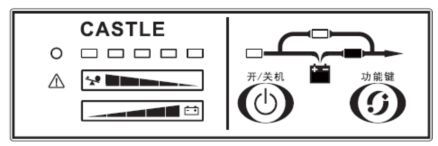

7、斷開市電UPS主機進入模擬停電模式

開機后電池指示燈亮：市電指示燈滅，UPS所接負載電力由電池提供。

電池工作模式下，蜂鳴器4秒1叫，提示用戶UPS工作在電池模式下，靜音請按功能鍵2秒以上。

8、關閉主機斷開市電接入負載

UPS輸出端子排：

1）將負載接入上圖所示端子排輸出上。

2）最后正常開啟機器即可。
