UPS電源電池的計算公式和蓄電池選型
UPS電源電池的計算公式和蓄電池選型
很多朋友好奇UPS電源的電池是怎么計算出來的,今天我們來系統總結下UPS不間斷電源比較經典的兩種計算方法,恒功率與恒電流計算。
一、恒電流計算方式
UPS電源功率(VA)×延時時間(小時數)÷UPS電源啟動直流=所需蓄電池安時數(AH)
如: 以山特C3KS延時2小時為例我們來計算下:(注:山特C3KS的啟動直流為:96V)
3000伏安×2小時÷96V=62.5AH
結果是需要62.5AH的電池才能滿足2小時的供電,但是我們常用的電池容量是17AH,24AH,38AH,65AH,100AH。62.5AH與65AH相接近,所以我們最終方案選擇65AH。
二、恒功率計算公式
w P(W)={P(VA)×PF}/η
w Pnc=P(W)/(n×N)
公式中:
w P(W):電池組提供的總功率 P(VA):UPS標稱容量
w PF:UPS輸出功率因數 η:逆變器轉換效率
w Pnc:每cell提供功率 n:機器配置的電池?cái)?shù)量
w N:單顆電池的cell數
三、蓄電池選型
1. 400KVA UPS系統
序號 |
UPS型號 |
后備時間 |
數量 |
電池終止電壓 |
1 |
DPH-500K |
滿載后備時間30分鐘 |
1 |
1.75V |

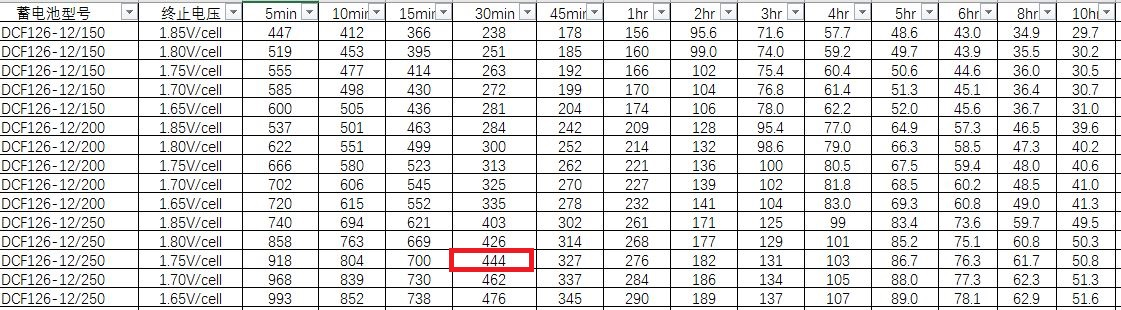

根據計算出的每cell蓄電池功率,在蓄電池恒功率放電特性表中查相應的
放電時間匹配的功率。
P(W)={P(VA)×PF}/η=400×10³×1/0.96=416666.7W
Pnc=P(W)/(n×N)= 416666.7/(40×6)=1736.1W
根據12V系列單只電池型號: DCF126-12/250 30min功率@1.75V/單體終壓的單體功率為444W/單體。
計算電池組數為:1736.1/444=3.91≈4組,符合DPH-500KVA UPS實際負載400KW后備30分鐘需求。
因此,本400KVA UPS系統需要選用DCF126-12/250AH電池4組,每組為40只電池,共計160只蓄電池。
