UPS電源的分類及工作原理知識

1、什么是UPS電源？

UPS電源是利用電能變換技術將市電或電池第一次電能轉換成適合各種用電對象的二次電能的系統或裝置。在電網異常（如停電、欠壓、干擾或浪涌）的情況下不間斷的為電器負載設備提供后備交流電源，維持電器正常運作的設備。

2、UPS電源的分類

(一).根據UPS電源逆變器的工作方式

后備式（離線式，back-up、off-line）

在線式（on-line）

在線互動式（line interactive）

(二).根據逆變器輸出波形

正弦波

階梯波（或稱方波、類正弦波）

(三).按其功率容量

小功率（0.5～15KVA）（0.5VA-3KVA）

中功率（20～80KVA）

大功率（100KVA以上）

(四).根據供電體制:單進單出 、三進單出、三進三出

(五).根據電池后備時間：標機與長延時機

3、UPS電源工作原理

市電正常時，對市電交流電進行凈化處理，提供高精度的交流電為負載供電。當市電電源出現異常時，自動轉化為電池供電狀態，由UPS不間斷電源將直流電逆變成高精度交流電為負載供電。

（UPS工作原理圖框）

4、UPS電源工作原理－后備式

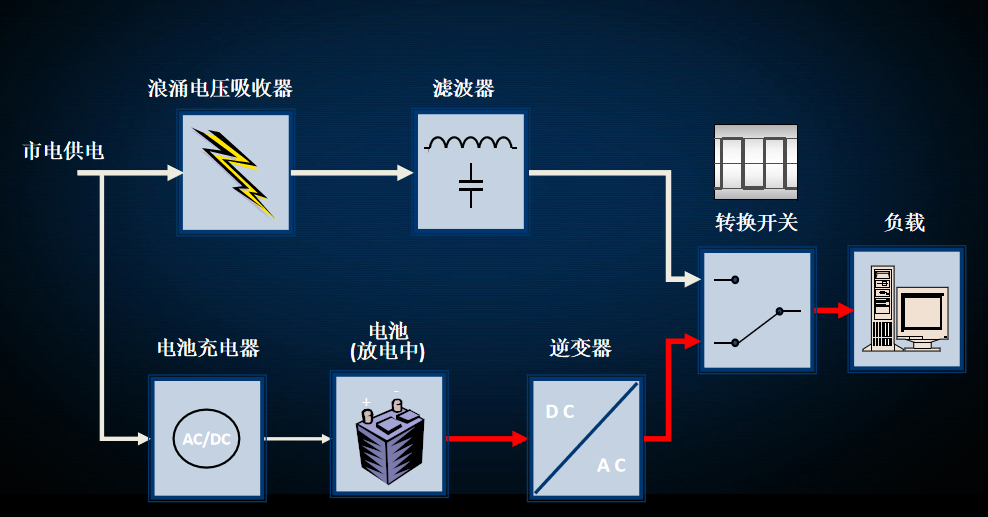

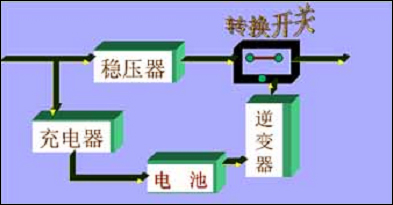

基本結構由逆變器、電池組和切換開關組成。電網正常時逆變器停止輸出交流電，電網交流電經UPS電源向負載供電。電網失敗（停電、欠壓、過壓等）時，UPS電源通過切換開關轉到逆變器輸出方式。這個轉換過程有3—10ms的切換時間。

5、UPS電源的工作原理－在線式

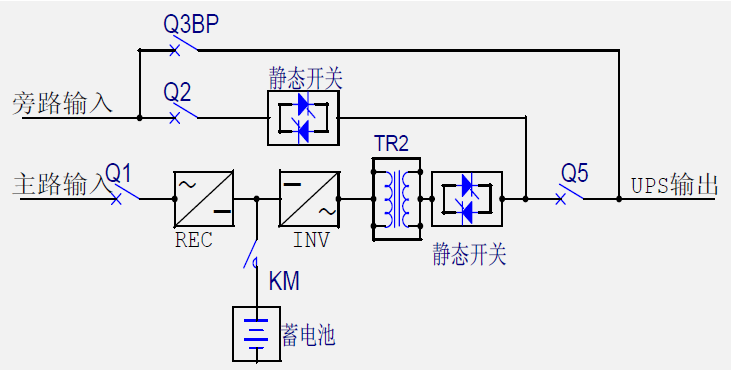

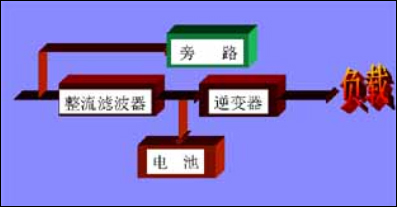

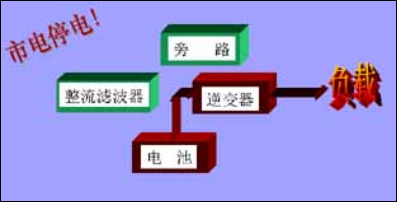

基本結構由整流器（AC/DC）、電池組、逆變器（DC/AC）和旁路開關組成。不管電網是否正常，一直由逆變器輸出穩定的交流電給負載，這種UPS電源在市電／電池工作模式轉換時沒有切換時間。

6、UPS電源的工作原理－在線互動式

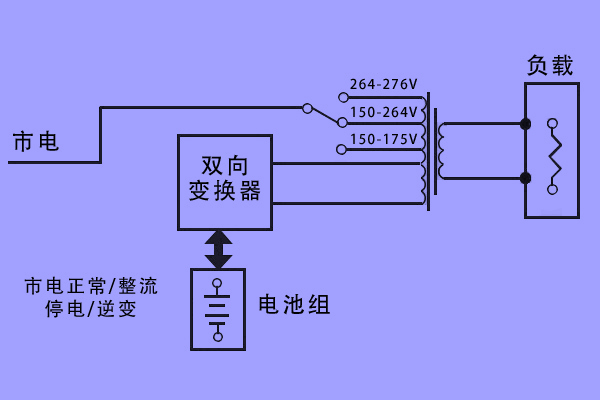

在線互動式UPS電源，是指在輸入市電正常時，UPS電源的逆變器處于反向工作給電池組充電，在市電異常時逆變器立刻投入逆變工作，將電池組電壓轉換為交流電輸出，因此在線互動式UPS電源也有轉換時間。

以上就是后備式、在線式以及在線互動式UPS電源的工作原理。不同類型的UPS電源有不同的作用，如何選型可參考飛瑞官網的《新手如何選購UPS電源？》。
