UPS電源的入門介紹

一，UPS電源的含義：

UPS電源（Uninterruptible Power Supply），即不間斷電源，是將蓄電池（多為鉛酸免維護蓄電池）與主機相連接，通過主機逆變器等模塊電路將直流電轉換成市電（交流電）的系統設備。

UPS電源可以保證電源的安全，為部分對電源穩定性要求較高的設備提供不間斷電源。

二，為什么選用UPS電源

ups不間斷電源的主要優點，在于它的不間斷供電能力。在市電交流輸入正常時，UPS電源把交流電整流成直流電，然后再把直流電逆變成穩定無雜質的交流電，給后級負載使用 。一旦市電交流輸入異常，比如欠壓了或者停電了又或者頻率異常了，那么UPS電源會啟用備用能源-蓄電池，UPS電源的整流電路會關斷，相應的，會把蓄電池的直流電逆變成穩定無雜質的交流電，繼續給后級負載使用。這就是UPS不間斷供電能力的由來。

當然，UPS電源的不間斷供電時間不是無限的，這個時間受制于蓄電池自身儲存能量的大小 。如果發生交流停電，那么在UPS電源的蓄電池供電的寶貴時間內，您需要做的就是趕緊恢復交流電，比如啟用備用交流電回路、啟用油機發電，實在不行，就只能緊急存盤，保存勞動成果，等待交流電恢復正常后再繼續。

它們被應用于許多領域，包括工業制造工藝、電信、數據中心、醫療器械和小型辦公室或家庭辦公。

三，UPS電源的組成

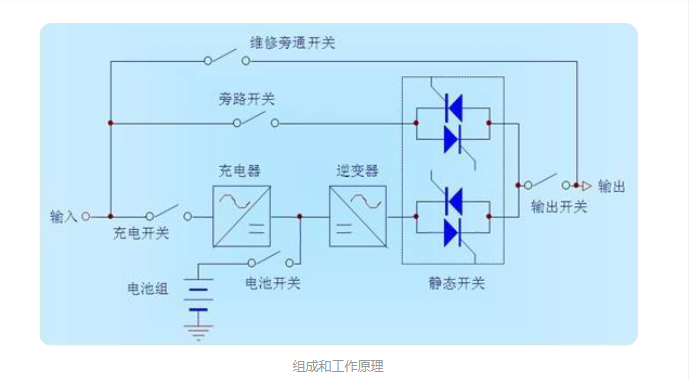

UPS電源系統由五個部分組成：整流器、旁路靜態開關、電池、充電器、逆變器；進行AC/DC變換的整流器(REC)，進行DC/AC變換的逆變器(INV)，逆變和旁路輸出切換電路以及蓄能電池。其系統的穩壓功能通常是由整流器完成的，整流器件采用可控硅或高頻開關整流器，本身具有可根據外電的變化控制輸出幅度的功能，從而當外電發生變化時(該變化應滿足系統要求)，輸出幅度基本不變的整流電壓。

ups電源主要具有三個關鍵用途：

1、保護設備免受尖峰電壓的影響；

2、清除有污染的市電濾波，

3、在斷電時提供短期電力。

四，UPS電源應用種類

生活中不間斷電源ups從用途上來說，已經是覆蓋著我們生活上各個方面，隨著我們化社會的高速發展，ups電源廣泛地應覆蓋于各個行業，如信息采集、傳送、處理、儲存到應用的各個環節，郵政、電信、移動、金融證券、醫院、電力、軍隊、石化、工礦企業及各大院校等多個領域，其重要性隨著社會發展應用重要性日益提高而增加。

五，UPS電源如何選擇合適的

1）UPS電源按工作原理分成后備式、在線式與在線互動式三大類。

①后備式UPS電源，它具備了自動穩壓、斷電保護等UPS最基礎也最重要的功能，雖一般有10ms左右的轉換時間，但由于結構簡單而具有價格便宜，可靠性高等優點，因此廣泛應用于微機、外設、POS機等領域。

②在線式UPS電源結構較復雜，但性能完善，能解決所有電源問題，轉換時間0ms，如四通PS系列，其顯著特點是能夠持續零中斷地輸出純凈正弦波交流電，能夠解決尖峰、浪涌、頻率漂移等全部的電源問題；由于需要較大的投資，通常應用在關鍵設備與網絡中心等對電力要求苛刻的環境中。

③在線互動式UPS電源，同后備式相比較，在線互動式具有濾波功能，抗市電干擾能力很強，轉換時間小于4ms，逆變輸出為模擬正弦波，所以能配備服務器、路由器等網絡設備，或者用在電力環境較惡劣的地區。

根據設備的情況、用電環境以及想達到的電源保護目的，可以選擇適合的UPS；例如對內置開關電源的小功率設備一般可選用后備式UPS，在用電環境較惡劣的地方應選用在線互動式或在線式UPS，而對不允許有間斷時間或時刻要求正弦波交流電的設備，就只能選用在線式UPS電源。

2）UPS電源按照技術原理通常分為工頻機和高頻機兩種。

工頻機由可控硅SCR整流器，IGBT逆變器，旁路和工頻升壓隔離變壓器組成。因其整流器和變壓器工作頻率均為工頻50Hz，顧名思義叫工頻UPS電源。

高頻機通常由IGBT高頻整流器，電池變換器，逆變器和旁路組成，IGBT可以通過控制加在其門極的驅動來控制IGBT的開通與關斷，IGBT整流器開關頻率通常在幾K到幾十KHz，甚至高達上百KHz，相對于50Hz工頻， 稱之為高頻UPS電源。
