UPS電源的三種大分類及其工作原理介紹

UPS不間斷電源按照工作原理可分為后備式、在線互動式、在線式，今天來給大家介紹一下從原理角度來講不同分類的ups電源是如何工作的。

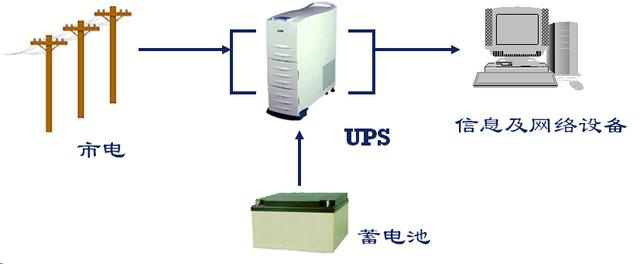

UPS電源工作原理是利用電池化學能等作為后備能量，在市電斷電等電網故障時，不間斷地為用戶設備提供（交流）電能的一種能量轉換裝置。為重要的設備提供靈活且完善的電源保護。

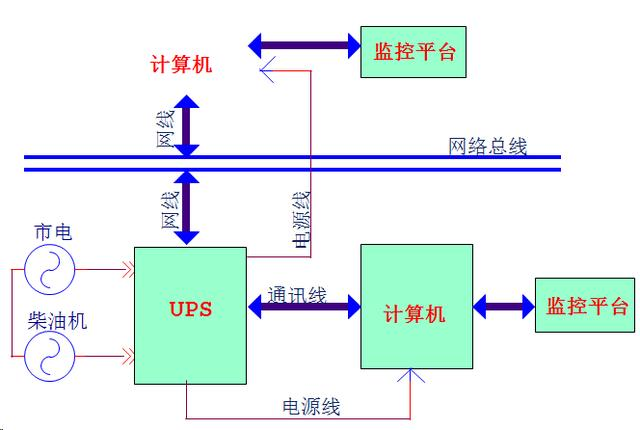

一個完備的UPS電源系統，是由UPS主機、電池、市電（發電機)、后臺監控或網絡監控軟/硬件等單元共同組成的。

UPS電源分類

按工作原理分為：后備式、在線互動式、在線式。

按供電方式分為：單進單出（220V輸入220V輸出）、三進單出（380V輸入220V輸出）、三進三出（380V輸入380V輸出）。

按功率分為：10KVA一下的小型機、10KVA-100KVA的中型機、100KVA以上的大型機。

按輸出波形分為：方波、梯形波、正弦波。

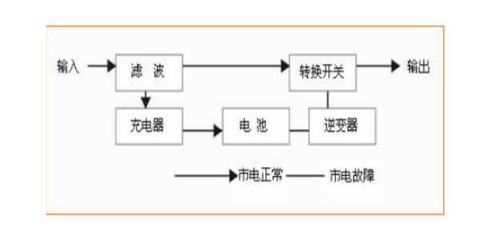

后備式UPS工作原理

在市電正常時由市電直接向設備供電，當市電斷開時由蓄電池逆變供電。

其特點是：結構簡單，體積小，成本低，但輸入電壓范圍窄輸出電壓穩定精度差，有切換時間，且輸出波形一般為方波。不適用于對電源質量要求高的設備，通常用于個人計算機。

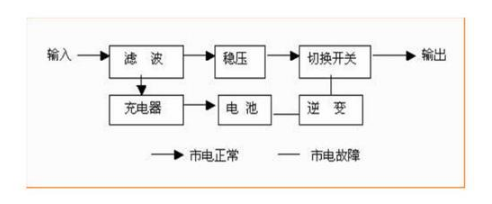

在線互動式UPS工作原理

在線互動式UPS將充電回路與逆變器整合為雙向轉換回路，市電輸入正常時，UPS的逆變器出于反向工作給電池組充電，在市電異常時逆變器立刻投入逆變工作，將電池組能量轉換為交流電輸出。

其特點是：有較寬的輸入電壓范圍，噪音低，體積小等特點，逆變器輸出電壓波形較好，一般為正弦波，但同樣存在切換時間。

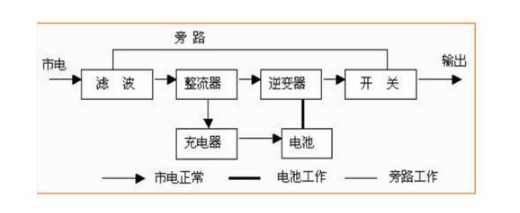

在線式UPS工作原理

在線式UPS在市電正常時，由市電進行整流提供直流電壓給逆變器工作，由逆變器向負載提供交流電，在市電異常時，逆變器由電池提供能量，因逆變器始終處于工作狀態，故輸出不會中斷。

其特點是：有極寬的輸入電壓范圍，無切換時間且輸出電壓穩定精度高，特別適合對電源要求較高的場合，但是成本較高。目前功率大于3KVA的UPS幾乎都是在線式UPS。
