UPS電源后備電池如何配置？

UPS電源一直作為機房設備的重要電力保障措施，已經被許多的機房IT使用人員所接受，在防止電力中斷的同時，還可以起到對電流的穩壓、穩頻、濾波等功能。如果是小功率的UPS，配置常規1-2小時左右的放電時間，大家可能已經有了習慣性的電池?cái)?shù)量和容量的選擇。但是如果是大功率的UPS，或者要求非常精準的放電時長要求，這個時候改如何計算呢？那蘇州飛瑞電源有限公司作為UPS電源行業的專業公司，總結了兩種UPS電源后備電池的計算方式和大家一起分享，具體如下：

一、恒電流模式計算：

根據能量守恒原理，按如下公式計算：

C＝（PL×T）/（Vbat×η×K）

其中：C--蓄電池容量，（Ah）PL--UPS輸出功率（W）；T--電池后備時間；

Vbat--電池組電壓（Vdc）η--UPS電池逆變效率（0.90-0.95，根據機型選取）。

K--電池放電效率（系數）。

K的選取按照下表：

根據計算結果，確定電池的Ah數，分別根據不同品牌電池選取合適的配置。

例如：艾默生新一代機架式高性能小容量UPS-ITA系列6KVA，電池組電壓192Vdc（16節12V的電源串聯），UPS電池逆變效率0.94，按滿載4.8KW，后備2小時計算

C=4800*2/(192*0.94*0.7)=76Ah(估算值)選取12V85Ah的電池16節即可，例如C&D 12-76 LBT。

二、恒功率計算公式：

W = PL÷(N*6*η)（watts/cell）

其中，PL為UPS額定輸出的有功功率(KW)；N為12V的電池?cái)?shù)量；Vf為電池組額定電壓，η為逆變器效率。

即先計算出單體電池所需功率，再通過電池廠家提供的恒功率放電表查找可滿足要求的電池型號。

終止放電電壓按照1.75V/cell確定。通常電池廠家給出的功率表為單體2V/Cell的功率，定義為watts/cell。部分廠家給出的功率表為watts/block，則需要再乘6這個系數。

例如：艾默生新一代機架式高性能小容量UPS-ITA系列20KVA，電池節數32節（30-40節偶數節可調），UPS電池逆變效率0.95，按滿載20kVA*0.9=18KW，后備2小時計算.

W/cell = PL/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cell

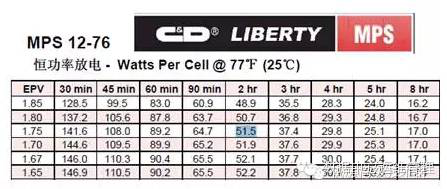

C&D的MPS系列12-76的放電功率表如圖：2小時放電功率在1.75Vdc時為51.5w/cell，選取98.68/51.5=1.92組，取2組32節12V76Ah的C&D MPS系列電池，共64節。

以上是蘇州飛瑞電源有限公司所總結的UPS不間斷電源后備電池配置的2種方法，希望對您的UPS電源后備電池選型有所幫助。如果仍有配置方面的疑問，歡迎隨時蘇州飛瑞電源有限公司。
