UPS電源如何根據待機時間配電池

對于UPS電源待機時間的計算方式，一般會采用兩種方式：

一、根據后備時間按照理論值來推算出需要的電池容量規格，此方法的優點是計算簡單，無需考慮電池特性、環境溫度等因素；相反其不足之處為計算出來的電池規格一般是理論值；實際使用過程中，電池的放電時間均低于理論值，對于大功率的UPS來說，實際放電時間遠低于理論值。

其計算公式如下（供用戶參考，不推薦使用）：

電池容量AH=UPS容量VA× 后備時間H÷ 電池電壓V÷電池組節數

以此為例，

a、按照100KVA計算，后備15分鐘計算，電池電壓為12VDC，電池組節數為36節。此時需要選用：電池容量AH=100000 VA×0.25 H÷12V÷36節=57 AH。

b、按照100KVA計算，后備30分鐘計算，電池電壓為12VDC，電池組節數為36節。此時需要選用：電池容量AH=100000 VA×0.5 H÷12V÷36=115AH。

二、根據實際恒定的UPS帶載功率，結合放電時間長短、UPS不間斷電源的電能轉化效率、電池在不同功率下的放電曲線特性以及使用環境溫度等情況下，對不同規格的電池查表可以選擇到比較接近實際放電情況的電池規格。

具體計算方法如下

根據蓄電池系列恒功率放電表（終止電壓取10.2V/節）

計算公式：W = S÷µ÷n

 80000  W¸ 0.93效率¸ 36節= 2240W/單體

W=蓄電池的放電功率（W）

S=為UPS實際輸出功率（W）

µ=為UPS產品逆變器滿載輸出時的逆變效率(工頻取0.93，高頻機取0.95)

n=為UPS產品配置的串聯蓄電池數量（由每個型號的UPS產品自身逆變器的逆變電壓決定）。

經查12V120AH規格電池的恒功率放電參數表（2240瓦特/電池，終止電壓取10.2V），36節一組12V120AH電池能夠持續給75KW的負載供電15分鐘左右

綜上兩種電池容量計算方式得出的結果是截然不同的，同樣選擇一組12V120AH的電池，方法一得出的理論供電時間大于30分鐘，而用方法得出的實際供電時間僅為15分鐘左右。

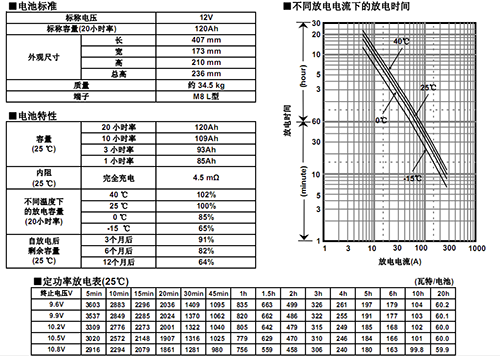

下圖為12V120AH電池規格參數表：
