英威騰模塊化UPS電源助力某日企大型芯片制造工廠
英威騰模塊化UPS電源助力某日企大型芯片制造工廠
蘇州飛瑞電源有限公司作為深圳市英威騰電源有限公司的授權代理商,專注于模塊化UPS與數據中心關鍵基礎設施一體化解決方案應用,憑借工廠專業的研發團隊,先進的產品性能,高效的服務團隊,一流的生產規模等綜合優勢,為廣大客戶應用于政府,金融,通信,制造業的關鍵電源事業保駕護航。

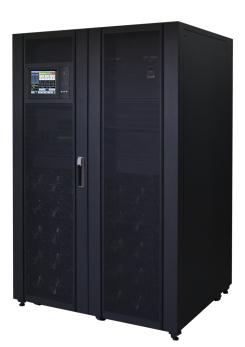

此次工廠生產車間共有設備設施總功率200kw左右,加上較多是伺服電機類,考慮到將來的制造車間增加生產設備及UPS利用最大化,前期方案配置的模塊化方案得到了客戶的一致通過,英威騰模塊化UPS RM500 50X以其優越的電氣性能,三進三出純在線雙變換式產品。整流器采用IGBT器件,自帶PFC校正功能,輸入功率因數高達0.99,輸入諧波電流小于3%,整機效率大于95%,功率模塊間環流小于3%,綠色環保,高效節能。
英威騰模塊化UPS RM500控制模式采用非主從分散邏輯控制模式,在機柜集中控制模塊失效之后,系統功率模塊仍能正常工作,真正實現控制模塊熱插拔,以避免主從集中監控模塊帶來控制部分瓶頸故障。
英威騰模塊化UPS RM500功率模塊采用自適應技術,模塊插入系統時無需手動設置,便可直接插入系統,真正實現在線熱插拔功能,有《功率模塊的編號方法及編號裝置》發明專利證書。
功率模塊單元均有配置獨立的充電元,避免充電單元的瓶頸風險,保證電池組的可靠充電,隨時可為電池組提供充電能力,并可對充電功率從1%~20%之間進行設置。直流電壓等級為±240VDC(額定電池節數為12V電池40節),電池節數可進行32~44節設置,便于未來遭遇個別電池故障需要維護、更換時,可靈活調節電池節數的需要。
英威騰模塊化UPS RM500獨有的“黑匣子”功能,故障波形可存儲記錄,可記錄故障發生前后一段時間內的內部各關鍵點的波形,便于導出輔助故障分析
電池轉主路工作時功率模塊可以設置為逐個啟動,更好的配合發電機平滑安全運行。
英威騰模塊化UPS RM500可設置無負載自動老化測試功能,在現場無負載的情況下,UPS能自動進行老化測試,節省驗收時間及費用。
另外可設置智能休眠功能(淺度體眠與深度休眠兩種模式),當UPS負載率長期低于20%時,可以采用智能休眠模式提升UPS電源負載率保證系統高效率運行。
產品技術參數表
主路輸入 |
|
輸入配線 |
3相+N線+地線 |
額定輸入電壓 |
380/400/415VAC (線電壓) |
輸入電壓范圍 |
304~478Vac(線電壓)滿載 |
輸入頻率范圍 |
40Hz~70Hz |
輸入功率因數 |
>0.99 |
輸入總諧波失真(THDi) |
<3% (100%線性負載) |
旁路 |
|
旁路額定電壓 |
380/400/415VAC(線電壓) |
旁路額定頻率 |
50/60Hz |
旁路電壓范圍 |
可設置, 默認 -20%~+15% |
旁路頻率范圍 |
可設置 ±1Hz ±3Hz ±5Hz |
輸出 |
|
額定輸出電壓 |
380/400/415VAC (線電壓) |
額定輸出頻率 |
50/60Hz |
輸出功率因數 |
0.9 |
電壓精度 |
±1.0% |
輸出動態響應 |
<5% (20% - 80% -20% 階躍負載) |
動態恢復時間 |
< 30ms (0% - 100% -0% 階躍負載) |
輸出總諧波失真(THDu) |
<1% ,線性負載 |
逆變器過載 |
<110%, 1小時 |
頻率精度 |
50/60Hz±0.01% |
跟蹤范圍 |
可設置, ±0.5Hz ~ ±5Hz, 默認 ±3Hz |
電池 |
|
電池額定電壓 |
±240VDC(可設) |
充電電壓精度 |
1% |
充電功率 |
20%*系統功率 |
效率 |
|
主路模式 |
>95% |
電池模式 |
>95% |
系統 |
|
接口 |
標準:RS232 RS485 USB 可編程干接點 |
接線方式 |
支持上下進線 |
環境參數 |
|
防護等級 |
IP20 |
工作溫度 |
0 ~ 40 ℃ |
存儲溫度 |
-25℃~70℃℃ |
相對濕度 |
0 ~ 95% 無凝露 |
噪聲 (1 米) |
65dB @ 100% 負載, 62dB @ 45% 負載 |
海拔高度 |
<1000m, 1000~2000米之間,每升高100米功率降額1% |
蘇州飛瑞電源專業代理英威騰UPS電源,蓄電池產品等,更多英威騰UPS品牌產品信息,請撥400-110-3938來電咨詢。
