知識科普之HVDC和UPS電源的區別
知識科普之HVDC和UPS電源的區別
一、HVDC(高壓直流輸電)
包括換流器、換流變壓器、平波電抗器、交流濾波器、直流避雷器及控制保護設備等。被用于通過架空線和海底電纜遠距離輸送電能;同時在一些不適于用傳統交流聯接的場合,它也被用于獨立電力系統間的聯接。
工作原理是將三相交流電通過換流站整流變成直流電,然后通過直流輸電線路送往另一個換流站逆變成三相交流電的輸電方式?;旧嫌蓛蓚€換流站和直流輸電線組成,兩個換流站與兩端的交流系統相連接。

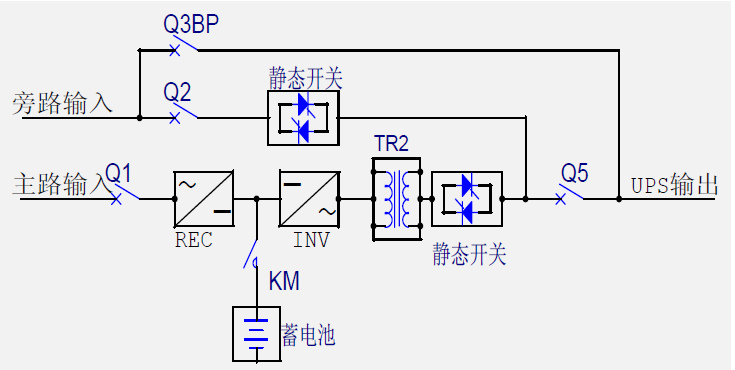

二、UPS電源(不間斷電源)
UPS電源是將蓄電池與主機相連接,通過主機逆變器等模塊電路將直流電轉換成市電的系統設備。它主要用于給單臺計算機、計算機網絡系統或其他電力電子設備如電磁閥、壓力變送器等提供穩定、不間斷的電力供應,保證這些設備儀器的不間斷運行,防止計算機數據丟失、電話通信網絡中斷或儀器失去控制。
當市電輸入正常時,UPS不間斷電源將市電穩壓后供應給負載使用,此時的UPS電源就是一臺交流式電穩壓器,同時它還向機內電池充電;當市電中斷(事故停電)時,UPS電源立即將電池的直流電能,通過逆變器切換轉換的方法向負載繼續供應220V交流電,使負載維持正常工作并保護負載軟、硬件不受損壞。UPS電源設備通常對電壓過高或電壓過低都能提供保護。
三、總結
綜上所述,高壓直流輸電(HVDC)與UPS電源的基本區別有以下幾點:
1、應用方向不同,HVDC起到輸送電能的作用,常用于海底電纜輸電。而UPS電源則是起到市電穩壓的同時給設備提供市電斷電時后備電源的作用,是一種儲能裝置,常用于數據機房和網絡服務器、應急照明等。
2、組成不同,相對高壓直流輸電來說,UPS電源的組成更簡潔
3、UPS電源多一級變換效率降低,輸出采用工頻濾波,UPS電源的電池在輸入端。而HVDC的電池在輸出端。
4、UPS電源系統并機是交流并聯,需要同頻、同相、同電位,HVDC并機是直流并聯,只有同電位的問題。
