之前很多客戶總是問UPS后備時間怎么算，那今天干貨來了。今天小編就為大家介紹一下UPS電源配蓄電池的公式計算方法。

對于UPS的公式計算，了解一下簡單的計算方法。

使用時按下列公式計算：

所需電池容量(Ah)=UPS容量（KVA）×109（Ah•塊）/KVA/每組電池塊數

1、舉例一

例如：對于109Ah•塊/kVA設計UPS電池容量的算法，一臺120kVA的UPS，每組電池32塊，要求后備時間60min(即1h)。

則所需電池容量為（60min）：

120kVA×109Ah•塊/kVA=13080Ah•塊,

13080Ah•塊/32塊=409(Ah),

即可選12V，100Ah電池4組(32塊/組)。

注意：實際后備時間不足與60min接近。

如果每組33塊,則13080/33=396Ah，同樣可選12V、100Ah電池4組(33塊/組)。

注意：33塊/組實際后備時間超過60min(超出一點)。

如果要求后備時間為30min時：

則：109×120=13080Ah•塊

13080/32=409Ah,409/2=205Ah。

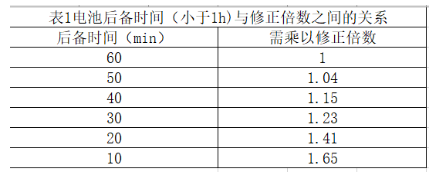

由于電池的放電功率與放電時間不是線性的，即不能只簡單除以2，還需乘以修正系數。見表1，因此205×1.23=252Ah。即可選12V、65Ah電池4組(32塊/組)。

注意：實際后備時間超過30min(超出一點)。

如果要求后備時間20min時：

則409/3=136Ah，還需乘以修正系數，見表1,136×1.41=192Ah,即可選12V、65Ah電池3組(32塊/組)。

注意：實際后備時間超過20min(超出一點)。

其它情況，以此類推。

2、舉列二

對于126Ah•塊/kVA電池容量的算法，一臺120kVA的UPS，每組電池32塊，

如果計算時間是一小時以上，要在按上述計算后再除以一個修正系數，見表2。

計算方法和需乘以修正系數與前述完全一樣。

例如：前例的后備時間是3h：

則：126×120=15120Ah•塊，

13080/32=472Ah，472×3=1417Ah；

還需除一個修正系數，1417/1.25=1131Ah。

則需要配置即可選12V、300Ah電池4組(32塊/組)。

按照能量守恒原理，以上方法對于三相/單相或單相/單相UPS是一樣的。

一般中大功率的UPS所配每組電池都是32塊；電池并聯數最好不要超過4組，以免影響電池組的均流和充電效果。

以上是快捷的粗算,不是特別精確。要想得到精確的結果，應參照電池廠家給出的電池放電特性表。
