您了解在線式UPS和在線互動式UPS的不同嗎？
根據UPS電源系統的工作性質分類，有在線式UPS和在線互動式UPS，那么兩者有什么區別呢？
在線式UPS：即ON LINE UPS。其主要電路架構有：突波吸收濾波電路，交流電轉換直流電電路（AC/DC），直流電轉換交流電路（DC/AC），微處理器控制電路，旁路等五種。工作方式為：在市電正常時，市電經由突波吸收濾波電路→交流電轉換直流電電路→直流電轉換交流電電路→并轉換交流電輸出供應負載，并同時對電池充電；一旦微處理器控制電路偵測到市電中斷，則立即由電池放電→直流電轉換交流電電路→并轉換交流電輸出供應負載使用。如果，微處理器控制電路偵測到UPS故障，此時UPS會借由繼電器（RELAY）跳至旁路（BYPASS），由市電供應負載電力，并發出聲響警告使用者。

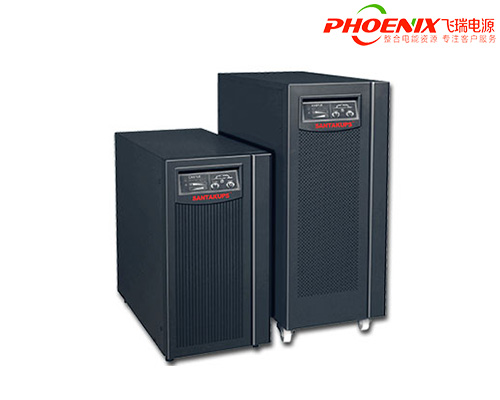

圖例：山特在線式UPS電源
在線互動式UPS：即Line-Interactive UPS。在電路架構中，較為特殊的是在變向變流器（BI-LATERAL CONVERTER）與自動穩壓調整電路（AVR：AUTO VOLTAGE REGULATION）。其功能為：雙向變流器共有充電器（CHARGER）與變流器（DC/AC）兩種功能，其中充電器類似快充器，可由原來需時7~8小時的充電時間縮短至2~4小時即可將電池充至飽電，因此效率較一般充電器具高。在AVR部份，為一具有自動升壓（BOOST）與降壓（BUCK）功能變壓器，當微處理器偵測到電壓偏低時，AVR 則利用繼電器自動切換至升壓線圈，反之，借此達到較穩定的輸出電壓。

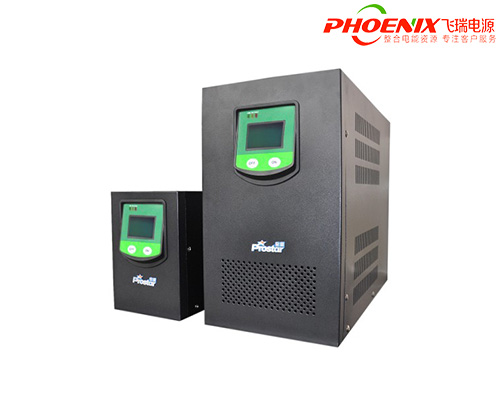

圖例：寶星在線互動式UPS電源
蘇州飛瑞電源有限公司12年專業提供UPS電源及相關產品，資深團隊一站式服務，全國熱線：400-110-3938
