什么是UPS不間斷電源輸出正弦波和方波？

來源：飛瑞查看手機網址

掃一掃!

掃一掃!

瀏覽：- 發布日期：2017-01-19 17:38:40【大中小】

UPS不間斷電源輸出正弦波目前只存在在線式或在線互動式且容量為5KVA以上的主機。首先什么是正弦波？就是說波形和市電電網上或者發電機產生的波形是一樣的，或是說甚至比電網上獲取的電源的波形還要完美，但調制出正弦波不是一件簡單的事情，需要復雜的控制電路。

正弦波擁有對工頻變壓器最高效的轉換，可以負載一切能在市電上使用的設備。不過相對成本較高，目前很多使用：修正正弦波和方波的修正正弦波，即是無數的小線段，通過人為的方法將其弄成和正弦曲線差不多的樣子，就是修正正弦波，修正正弦波也叫修正波，雖然相比方波好，但還是比不上正弦波。方波的話，非常簡單的推勉電路就能做出來，但因?yàn)榉讲úㄐ沃袕淖罡唿c(diǎn)突然跌到最低又到最高，其間的能量損失也是巨大的，并且如果機組容量很大，這種損失可能會導致機器本身損壞，因此方波系統通常而言，不會在很大的機組上出現，而且通常是小容量且是后備式的UPS不間斷電源里出現。正弦波轉換效率最高，損耗最小其次是修正正弦波再者是方波。

對于在線互動式UPS不間斷電源，正常模式下：市電經過穩壓后輸出的是純正弦波；電池模式下：直流電壓經過逆變器后輸出是非純正弦波。而在線式UPS電源旁路時輸出的是純正弦波，正常模式下：市電經過逆變器后輸出是非純正弦波；電池模式下：直流電壓經過逆變器后輸出是非純正弦波。

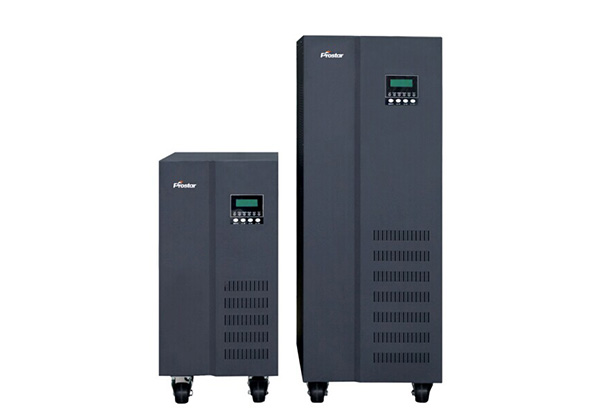

UPS不間斷電源
