UPS不間斷電源工作原理
UPS不間斷電源工作原理
UPS不間斷電源有以下幾種類型，每種類型的UPS電源的工作原理是不一樣的，

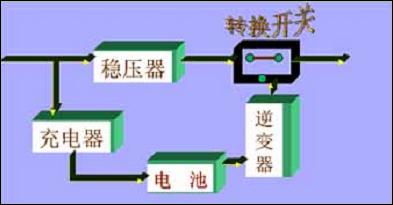

1、后備式（back-up、off-line）：工作原理，基本結構由逆變器、電池組和切換開關組成。電網正常時逆變器停止輸出交流電，電網交流電經UPS向負載供電。電網失?。ㄍｋ?、欠壓、過壓等）時，UPS通過切換開關轉到逆變器輸出方式。這個轉換過程有3—10ms的切換時間。

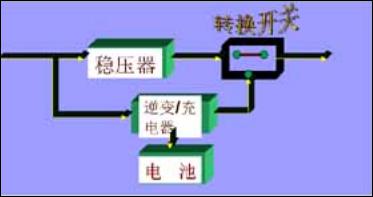

2、在線互動式（line interactive）：工作原理，基本結構由雙向逆變器、電池和切換開關組成。電網失敗時由逆變器向負載供電，電網正常時逆變器轉而向電池充電?；?dòng)式UPS具有較強的充電功能，但輸出存在時間。
原理框圖
3、在線式（on-line）：工作原理，基本結構由整流器（AC/DC）、電池組、逆變器（DC/AC） 、隔離變壓器和旁路開關組成。將交流轉換成直流，最后經過逆變器( Inverter )將直流再轉換成交流輸出，這是目前解決電源問題的最佳架構。此架構幾乎可以完全解決所有的電源問題，如斷電、市電高、低壓、電壓瞬時跌落、減幅振蕩、高壓脈沖、電壓波動、浪涌電壓、諧波失真、雜波干擾、頻率波動等電源問題。
蘇州飛瑞電源有限公司12年專業代理山特UPS電源，專注機房關鍵基礎設施一體化產品。咨詢熱線：400-110-3938.
