UPS不間斷電源后備供電蓄電池怎么計算容量
UPS不間斷電源后備供電蓄電池怎么計算容量
很多公司為了讓機器在停電或者優化市電要給設備裝個UPS電源,想延長1-4個時間,或者其它時間,但是苦于不知道如何計劃容量,學會這些,小白也會計算電池容量。
首先我們需要明確一下蓄電池容量的概念,根據YD/T799-2002標準定義,蓄電池容量(AI)是指在標準環境溫度下(25℃),電池在給定時間指點終止電壓時(10.5v),可提供的恒定電流(0.1C10)A與持續放電時間(10h)H的乘積(I*T)。
確定了UPS和蓄電池的品牌和UPS系統的后備時間,我們可以根據蓄電池的放電性能參數,通過恒功率法(查表法)來計算確定蓄電池的型號和容量。

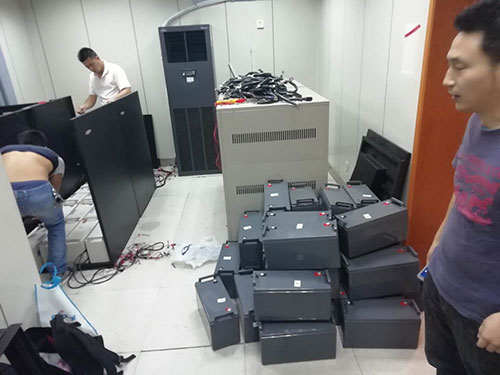

在UPS系統中,市電正常時,市電為能量源,UPS為能量轉換設備,蓄電池為能量儲存,后接負荷為能量消耗源,市電出現問題時,蓄電池作為能量源,UPS為能量轉換設備,
后接負荷仍為消耗源。
電力常用計算公式為W=UIt,P=UI。在電池作為能量源時同樣適用,也是所有UPS蓄電池容量計算的依據所在。
1.恒功率法(查表法)
該方法是能量守恒定律的體現,蓄電池提供的功等于后者稍大于負荷消耗功。
放電恒功率計算公式:W=(P?cosゆ)/(nN)
12V單體電池放電截止電壓:10.5V;
UPS輸出功率因數cosゆ:0.8
UPS逆變效率n:0.95
電池電壓對應的電池數目N:pcs
例如:100K UPS單機滿載30分鐘后備時間,蓄電池配置計算方案
一、計算依據技術參數
1.UPS單機功率:100KVA
2.滿載后備時間:30分鐘
3.單體放電截止電壓:10.5V
4.UPS輸出功率因數:0.8
5.UPS逆變效率:0.95
二、計算過程
放電總功率計算:采用恒功率計算法(計算公式):W=(P?cosゆ)/(nN)
100x103x0.8/(0.95X34)pcs=2476.78W
單機系統需求的蓄電池放電總功率為:2476.78W我們可以在廠家提供的恒功率放電參數表中,找出等于或者稍大于W的功率值所對應的型號蓄電池。如果表中所列的功率值電池均小于W,可以通過多組電池并聯的方式達到要求。

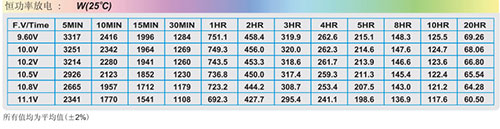

依據上表,兩組12V100AH蓄電池30min放電功率為:1230*2=2460 W最接近放電功率要求:
配置方案:
選用12V100AH閥控式鉛酸免維護蓄電池34pcs*2組并聯,單臺100kva主機配置68pcs電池。
恒功率法(查表法)是UPS蓄電池容量計算的最常用方法,蓄電池容量及型號的確定是根據對應型號蓄電池實際試驗數據得來的,電池放電功率數據有限,不能滿足所有放電時間下的電池容量計算。不同電壓等級電池和同電壓等級不同容量電池因提供的恒功率與電池容量值沒有線性關系,故不同電壓等級和容量不可簡單的數字換算來配置,需要嚴格按照提供的恒功率來配置。
蓄電池恒功率數據都來至與新電池試驗數據,恒功率法(查表法)并沒有考慮蓄電池的折舊以及溫度的變化,顧該方法適用于UPS蓄電池運行環境穩定,且UPS負荷長時間在額定容量80%以下運行時選用。
