ups電源工作原理科普（一）后備式UPS不間斷電源

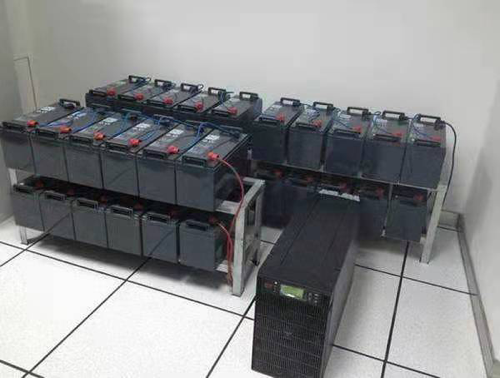

UPS不間斷電源當電網電壓正常時，市電電壓通過不間斷電源穩壓后供應給負載使用，性能好的UPS不間斷電源本身就是良好的交流穩壓器，同時改善電源質量；同時它還對機內的電池進行充電，儲存后備能源；當電網電壓異常時，UPS不間斷電源的逆變器將電池的直流電能轉換為交流電能維持對負載的供電。在電網供電之間自行切換，確保對負載的不間斷供電。而且可以根據設備的精密程度來選擇可承受的切換時間。

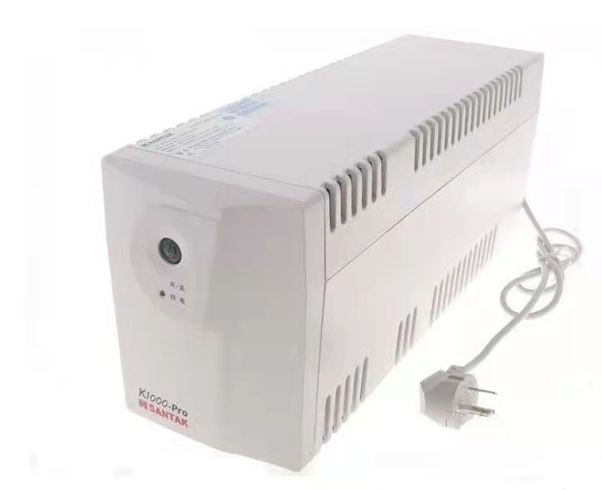

根據UPS不間斷電源工作方式不同，可分為后備式、在線式UPS電源、在線互動式三個種類。今天我就帶你了解一下后備式UPS不間斷電源：

1、工作原理

當市電正常時，一路市電通過整流器對蓄電池進行充電，而另一路市電通過自動穩壓器初步穩壓吸收部分電網干擾后，再由旁路轉換開關直接提供給用戶。此時，蓄電池處在充電狀態，知道蓄電池充滿而轉為浮充狀態。

當電網電壓或電網頻率超出UPS的輸入范圍時，即在非正常的情況下，交流電的輸入被切斷，充電器停止工作，蓄電池進行放電，在控制電路的控制下逆變器開始工作，使逆變器產生220V、50Hz的交流電，此時UPS供電系統轉換為蓄電池一逆變器繼續向負載供電。

特點：結構簡單、價格便宜、噪聲低、但絕大部分時間，負載得到是稍加穩壓處理的“低質量”正弦波電源。轉換時間長，后備式UPS不間斷電源的逆變器不是經常工作的，因此不掌握逆變器的動態狀況，容易形成隱形故障。適合不太重要單臺PC機使用。

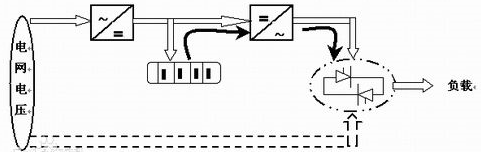

2、電路結構

（1）充電器。當市電正常時，充電器對蓄電池進行充電和浮充電。

（2）以DC/AC逆變器。當時點存在時，逆變器不工作；市電中斷時，由它將直流電（由蓄電池供給）轉變成負荷負載要求的交流電，電壓波形有方波、準方波和正弦波3種形式。

（3）輸出轉換開關。當時間存在時，輸出轉換開關捷通輸入電源，向負載供電；市電中斷時，輸出轉換開關再斷開市電回路的同時接通逆變器，由逆變器繼續向負載供電。

（4）智能調壓電路。四點存在時，智能調壓電路可用來調節并穩定輸出電壓。

以上就是我問你介紹的后備式UPS不間斷電源工作原理。希望以上的介紹可以幫助您更深入的了解UPS電源，后面我們會為您繼續介紹在線式和在線互動式UPS電源，感謝您的觀看。
