ups電源工作原理科普（二）在線式UPS不間斷電源

UPS電源又叫不間斷電源，一種含有儲能裝置，以逆變器為主要組成部分的恒壓恒頻的不間斷電源，能夠提供持續、穩定、不間斷的電源供應的重要外部設備。嚴格意義上說，UPS電源不是一種電源，它不是依靠能量形式的轉換來提供電能，它只是提供一種兩路電源之間無間斷相互切換的機會，這才是UPS電源的主要設計思想。

上期帶大家了解了后備式UPS電源的工作原理，那么本期我們來講一講在線UPS不間斷電源的工作原理：

1、工作原理

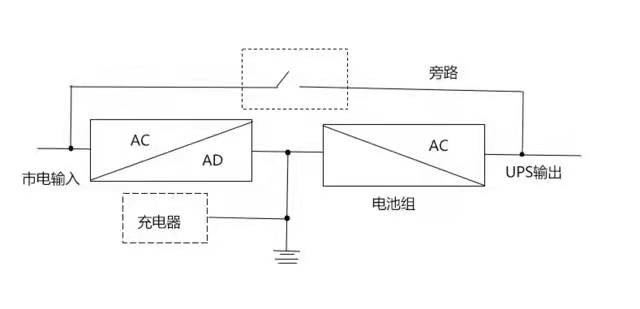

運行模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，另一路則轉回交流電，供電給用電設備，市電供應品質不穩或停電時，電池從充電轉為供電，知道市電恢復正常才轉回充電，“UPS電源在用電的整個過程是全程介入的”。其優點是輸出的波形和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，只要在UPS電源輸出功率足夠的前提下，可以供給任何使用市電設備。

UPS不間斷電源一直使其逆變處于工作狀態，通過電路外部交流電轉變?yōu)橹绷麟?，再通過高質量的逆變器將直流電轉換為高質量的正弦波交流電輸出給計算機。在線式UPS在供電狀況下的主要功能是穩壓及防止電波干擾；在停電時則使用備用直流電源給逆變器供電。由于逆變器一直在工作，因此不存在求換時間問題，適用于對電源有嚴格要求的場合，在線式UPS電源不同于后備式的一大優點是供電持續長，一般為幾個小時，也有大到十幾個小時的。

2、特點

采用20Hz以上的PWM技術，具有優良的輸出電壓瞬變特性，噪音較小，約為50dB；輸出正弦波的波形失真系數最小，一般小于3%，轉換時間為零。

看完了上面的內容，大家是否也對在線式UPS電源有了一定的了解，如果你還有疑問的話可以向我們的客服尋求幫助。
