UPS電源逆變器的工作狀態

UPS的中文意思為“不間斷電源”，是英語“UninterruptiblePowerSupply”的縮寫，它可以保障計算機系統在停電之后繼續工作一段時間以使用戶能夠緊急存盤，使您不致因停電而影響工作或丟失數據。UPS電源逆變器的工作狀態一般為后備式，在線互動式，在線式。

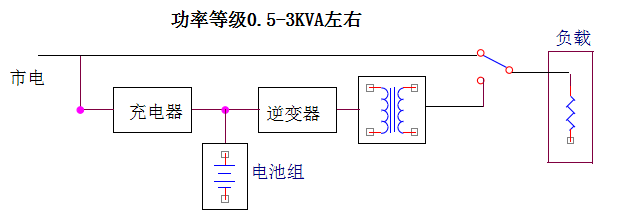

1、后備式：有市電時，市電直接供給負載，逆變器不工作；同時充電器給電池充電。

無市電后，啟動逆變器，把電池儲存的能量通過逆變器和開關供給負載。轉換時間<10ms。

 后備式的性能特點：市電存在時，效率高，可達98%以上；市電存在時，輸入功率因數和輸入電流諧波取決于負載性質，UPS本身不產生附加輸入功率因數和諧波電流失真；市電存在時，輸出能力強，對負載電流波峰系數、輸出功率因數等沒有嚴格地限制；市電存在時，輸出電壓穩定精度差，但能滿足負載要求；市電存在時，整機要靠附加濾波電路提高UPS雙向抗干擾功能；市電掉電時，輸出有轉換時間；電路簡單，成本低，可靠性高；由于輸出有轉換開關，受切換電流能力和動作時間的限制，當前市面的后備式UPS多在3KVA以下。

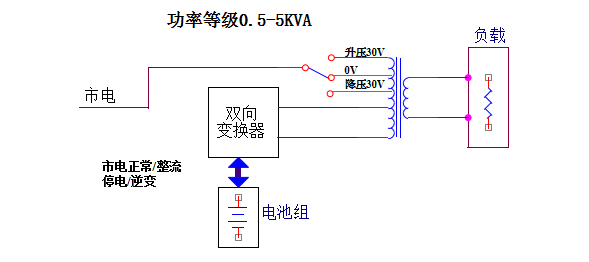

 2、在線互動式：在線互動UPS與后備式比，主要區別在于：逆變器與充電器合二為一，輸出通過變壓器的抽頭跳變，實現分段穩壓。轉換時間<4ms.

在線互動式的性能特點：市電存在時，效率高，98%以上；市電存在時，UPS本身不產生附加輸入功率因數和諧波電流失真；市電存在時，輸出能力強，對負載電流峰值系數、輸出功率因數等沒有嚴格地限制；市電存在時，輸出電壓穩定精度差，但能滿足負載要求；市電存在時，變換器直接接在輸出端，且處在熱備份狀況，對輸出電壓尖峰干擾有濾波作用

市電掉電時，仍有轉換時間，但比后備式要??；電路更簡單，成本低，可靠性高；變換器同時有充電功能，省掉了后備式UPS的附加充電器，當要求長延時供電時，無須再增加機外充電設備；由于變換器與輸出直接接在一起，沒有轉換開關的限制，所以輸出功率可提高到5-10KVA。

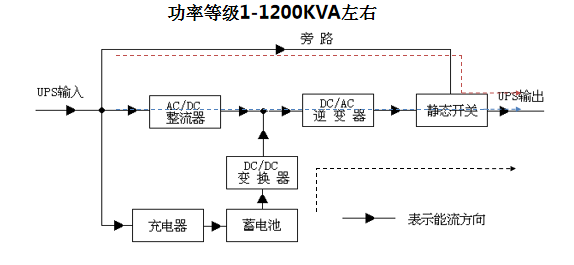

 3、在線式：有無市電，逆變電路始終處于工作狀態。轉換時間為0.

在線式性能特點：輸出電壓穩定精度、頻率穩定度、輸出電壓動態響應、波形失真度等指標，都是比較高的；沒有轉換時間；UPS的功率余量有限，對負載提出限制條件；對電網形成電流諧波干擾，輸入功率因數低，經濾波后，最小的諧波電流成份在10%左右，而輸入功率因數只有0.8左右；如果在整流器中使用功率因數校正技術，則可把輸入功率因數提高到接近1，輸入電流諧波成份也會大幅度降低；在市電存在時，整機效率低，10KVA以下的UPS為80%左右，50 KVA的可達85-90%，100 KVA以上的可達90-92%。

UPS電源逆變器的三種模式極大地滿足市場不同的需求，針對不同場所有著相對應的解決方案。這幾種模式為家庭，工業，通信，醫療取得重要保障。
