ups電源相關知識科普之配電柜產品

配電柜（箱）分動力配電柜（箱）和照明配電柜（箱）、計量柜（箱），是配電系統的末級設備。配電柜是電動機控制中心的統稱。配電柜使用在負荷比較分散、回路較少的場合；電動機控制中心用于負荷集中、回路較多的場合。它們把上一級配電設備某一電路的電能分配給就近的負荷。這級設備應對負荷提供保護、監視和控制。

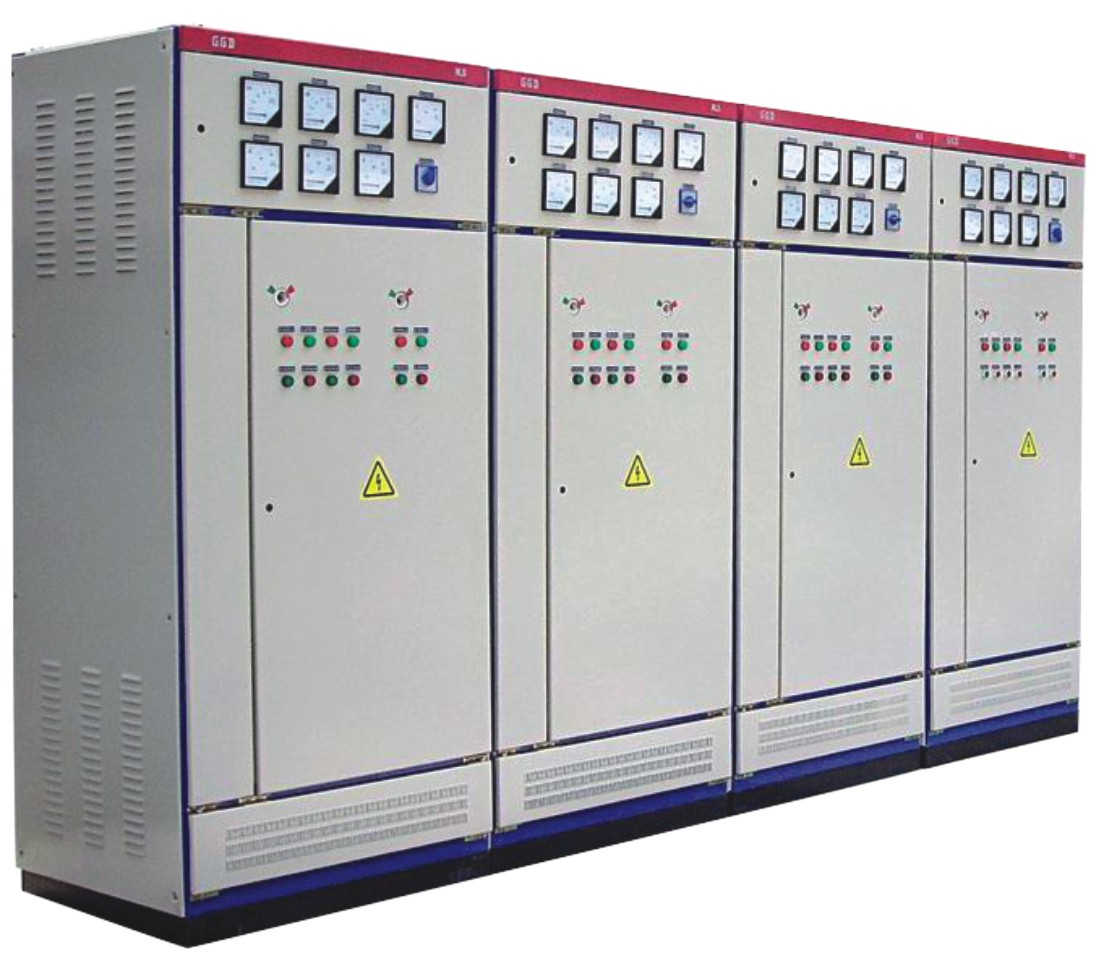

一、GGD型交流低壓配電柜

1、產品說明

GGD型交流低壓配電柜適用于變電站等電力用戶的交流電流3150A及以下的配電系統,作為動力,照明及發配電設備的電能轉換,分配與控制之用.

2、結構特點

GGD型交流低壓配電柜的柜體采用通用柜形式,構架用8MF冷彎型鋼局部焊接組裝而成,并有20模的安裝孔,通用系數高。

GGD柜采用黃金分割比的方法設計柜體外形和各部分的分割尺寸,使整柜美觀大方,面目一新。柜體的防護等級為IP30,用戶也可根據環境的要求在IP20―IP40之間選擇.

二、動力配電箱(KDX)

1、產品說明

KDX系列動力配電箱適合工業與民用建筑中做交流頻率50Hz、電壓500V及以下、三相四線/單相三線/三相五線制電力系統小型動力配電和照明配電用。

2、結構特點

采用優質冷軋鋼板加工，前開門型式，柜體側板和后板均焊接。進線方式為電纜下進線（也可上進線），元件安裝在柜內安裝板上，進出線開關可用開關或銅排引出（絕緣柱固定）。

可壁掛式或嵌墻式安裝。

三、精密配電柜

 所謂的精密配電柜，是業內廠家提出來的模式化賣點，并沒有統一的標準。宣傳對于配電柜（普通）是一種技術上的升級，并利用了高集成高精度的模塊，和軟件技術。應用場合上，主要在電信、金融、政府、IT企業等數據中心和機房對供電可靠性要求較高的不間斷供電領域較多。

四、配電柜的“精密”和“普通”的主要功能區別

根據用戶需求，選擇不同的配電柜產品。便于分片（或分類）配置電源.當線路出現故障時，有利于控制故障范圍也方便快速找出故障點及時加以排除，還 便于分片安排線路檢修，而無須大面積的停電。 配電柜內方便放置各種保護設備如防止短路的熔斷器（保險絲），防止過載的空氣開關等。配電柜的存在可以更加方便快捷，維修有條有理。
